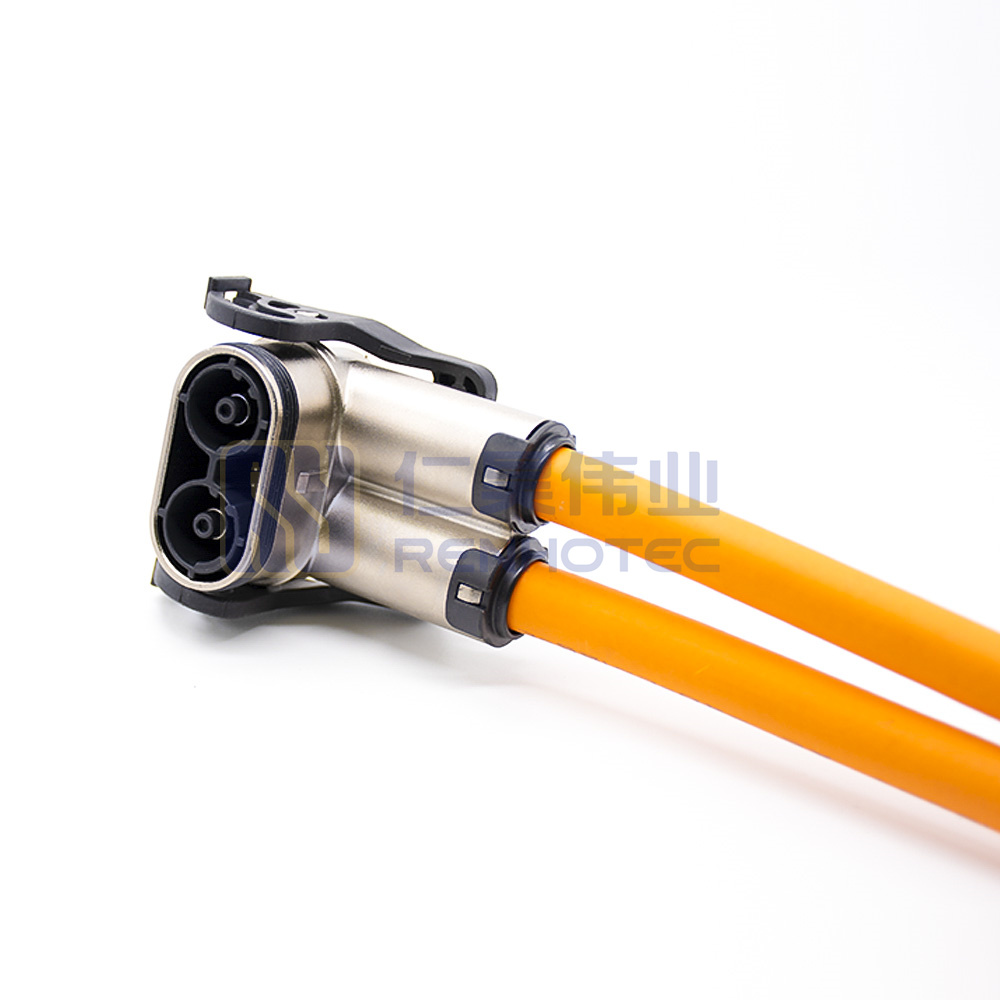

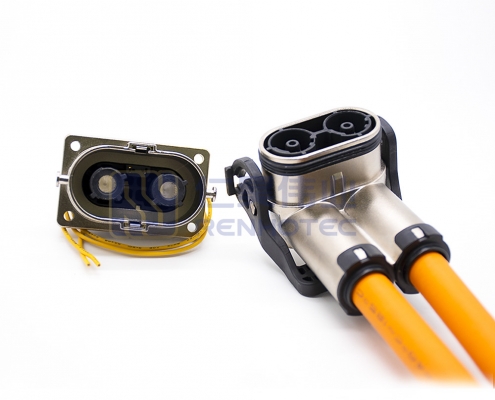

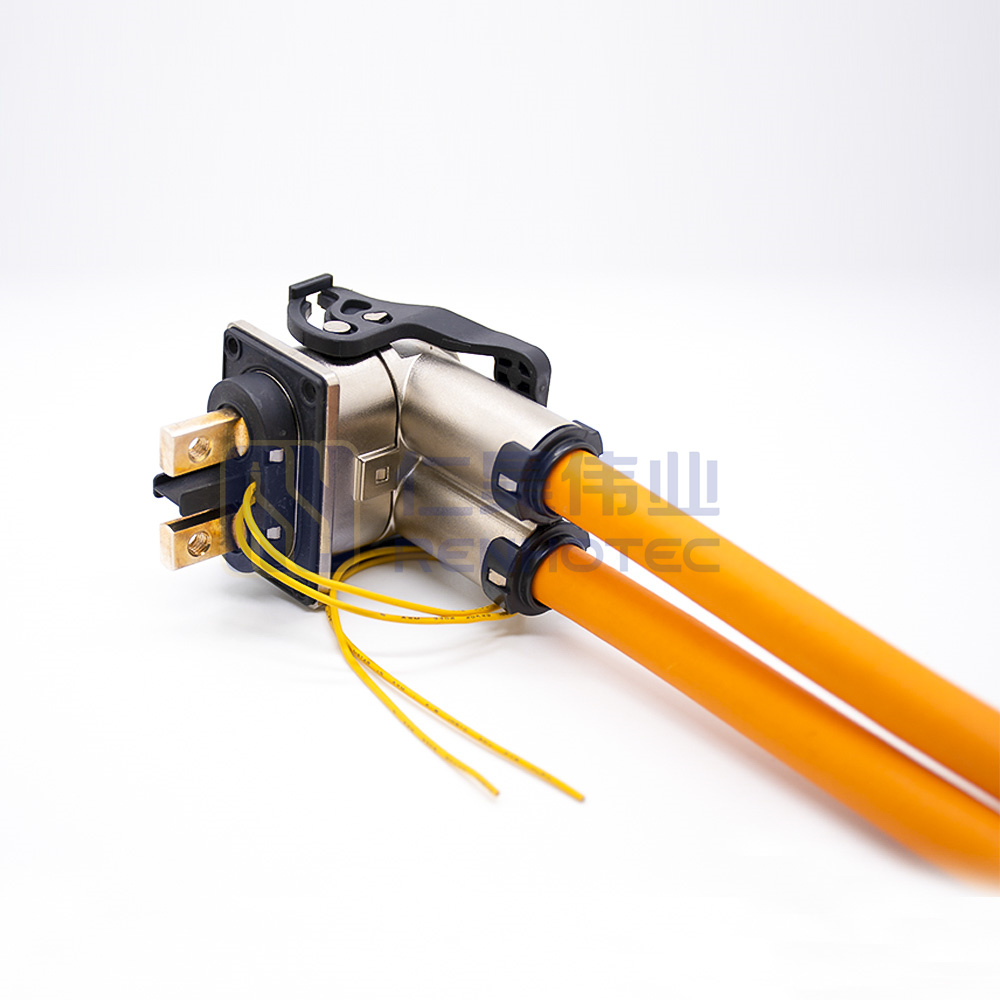

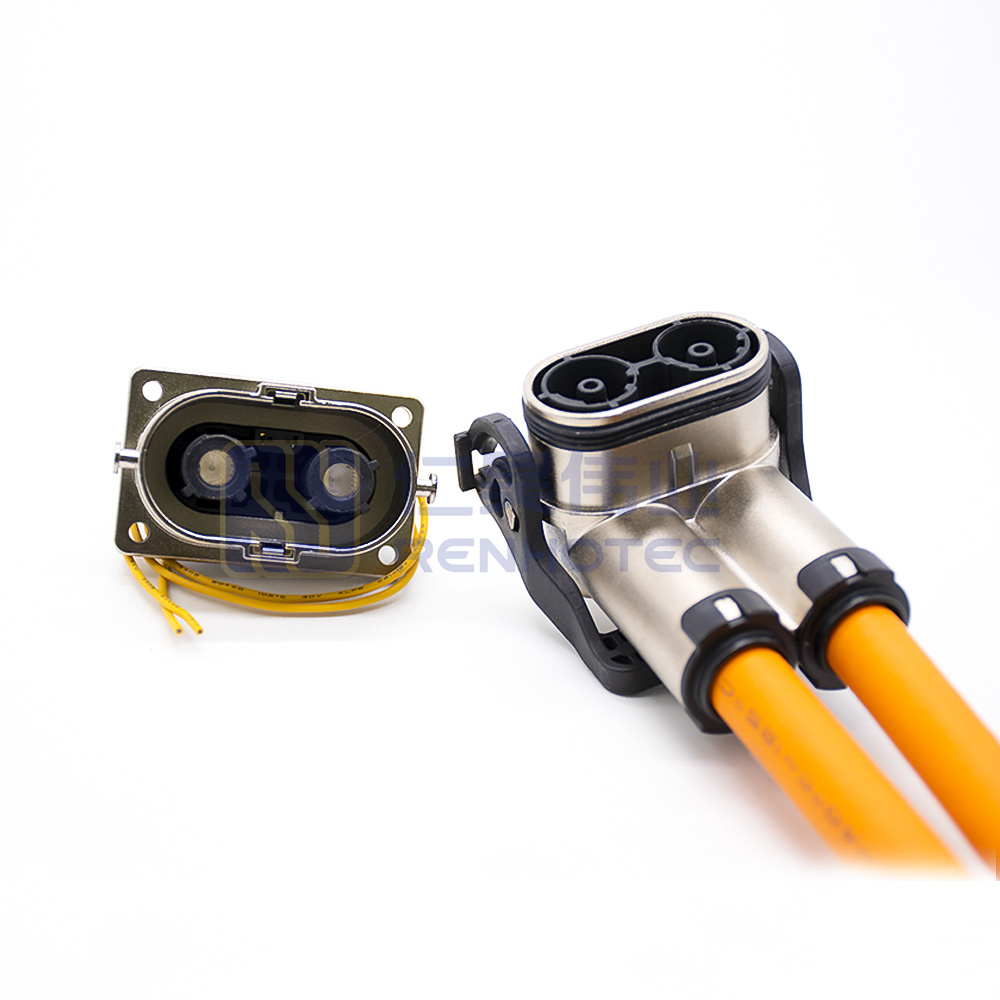

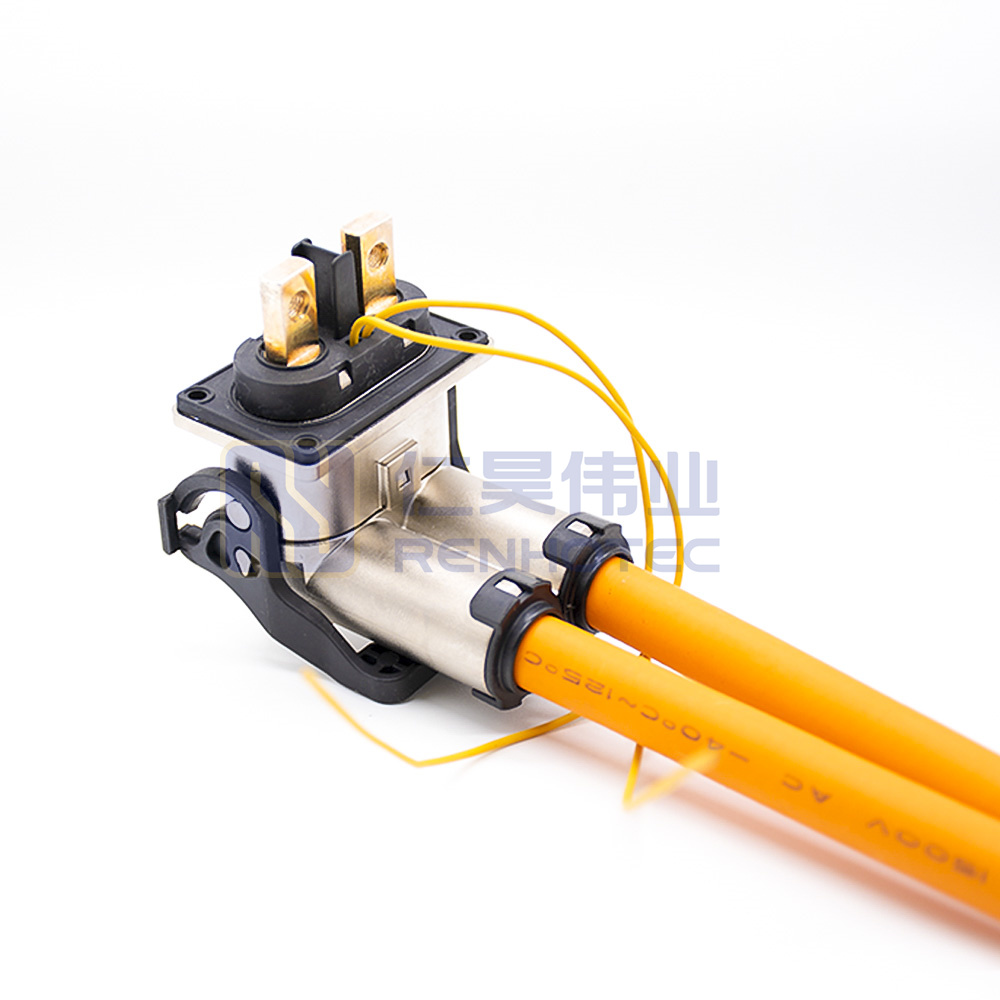

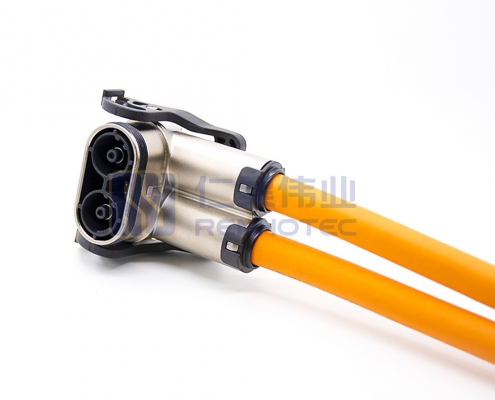

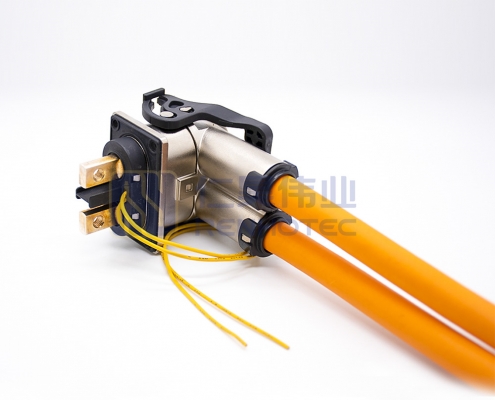

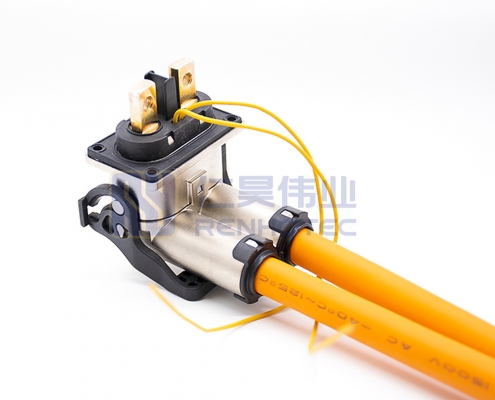

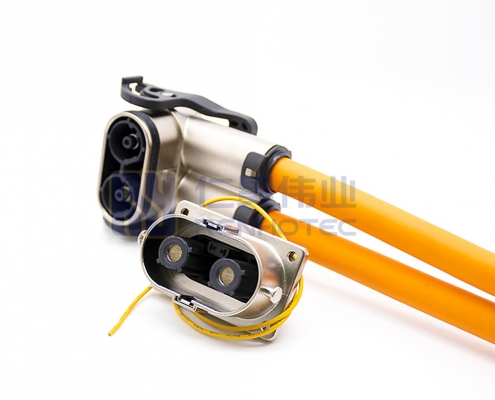

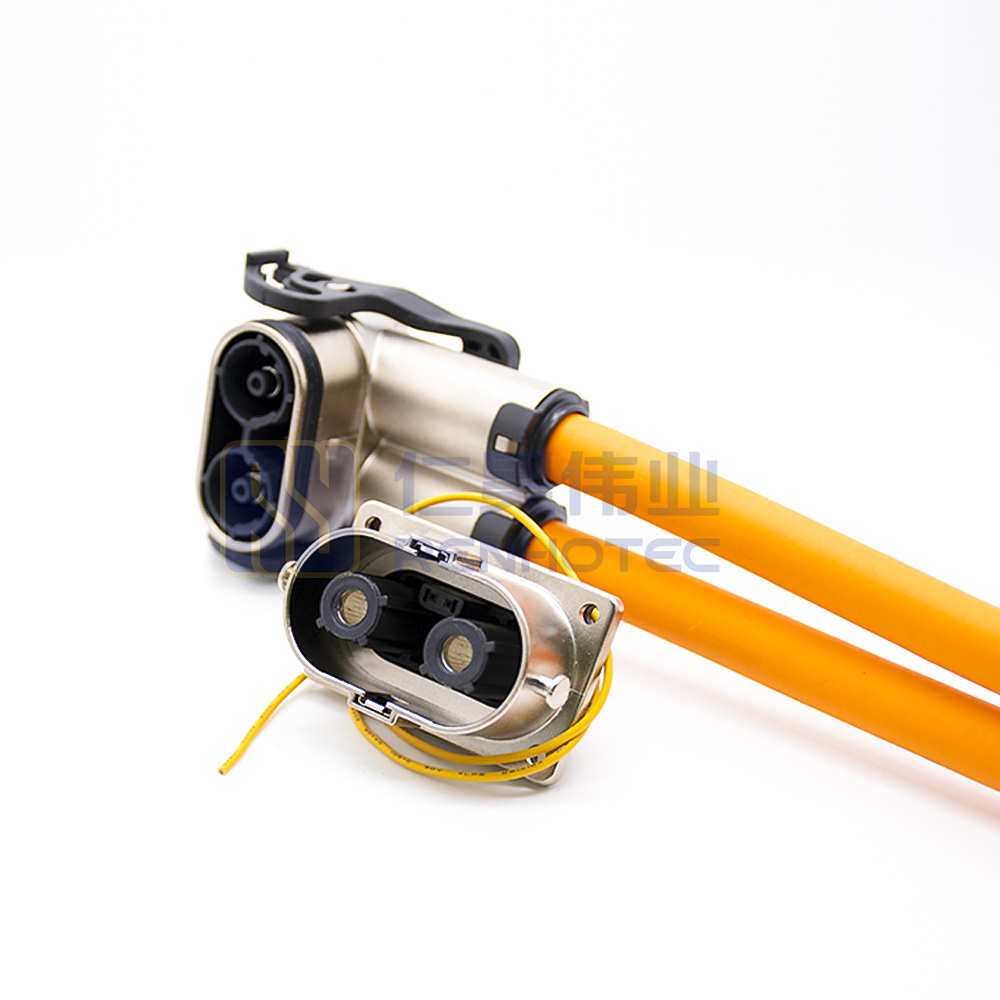

HVIL高压连接器两芯125A金属6mm弯插头+插座接25平方线

料号:E1-1-B060-2AYN-C08&E1-1-H060-2AYN-C08
标签:HVIL系列, 金属, 2芯, 弯型,插座&插头, 125A, ip67, 360°
公母:插头,插座
针脚数:1芯,2芯,3芯
电流:16A~500A(可按需选择)
方向:直头,弯头
材质:金属,塑料

应用特点:

  • 优秀的电气绝缘性能;

  • 产品设置二级解锁;

  • 多种线径应用;

  • 多种防误差设计;

  • 密封,IP67,防触碰;

  • 多个编码位置。

高压互锁(简称hvil)是一种利用低压信号管理高压电路的安全设计方法。在高压系统设计中,为了避免在实际操作过程中由于高压连接器的开合而产生的电弧。高压连接器一般应具有“高压互锁”功能。

带有高压互锁的连接器通电后解锁。它可以通过高压联锁的逻辑顺序断开。断开时间与高压联锁端子和电源端子之间的有效接触长度差有关。它与断开连接时的速度有关。

正常情况下,系统对互锁终端电路的响应时间在10~100ms之间。当连接系统的断开(拔插)时间小于系统响应时间时。带电插拔将存在安全风险。第二次解锁是为了解决这个断开连接的时间问题。在正常情况下,二次解锁可以有效地将断开时间控制在1秒以上,以确保安全运行。

高压电路的高压互锁装置,如高压连接器、msds和高压配电箱,通常是可用的。
