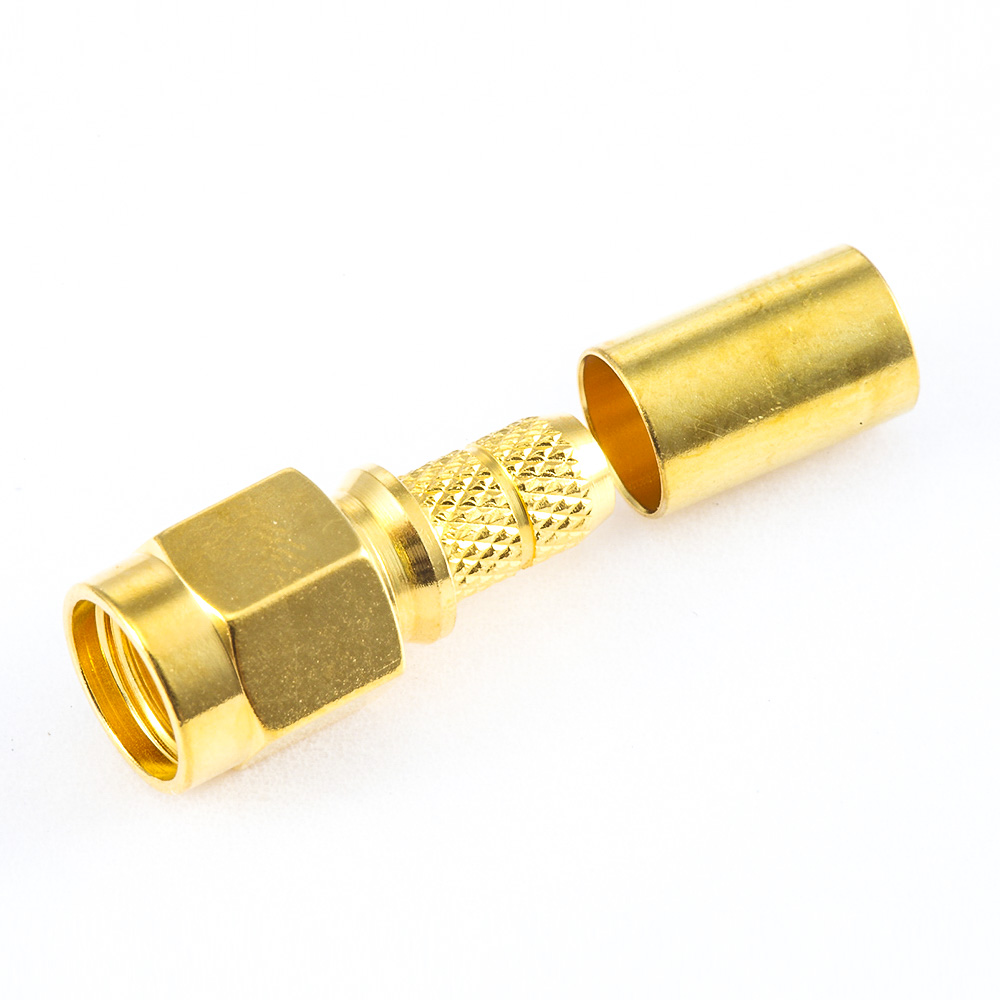

压接RG223电缆SMA射频公头直式连接器

压接RG223电缆SMA射频公头直式连接器


料号:EB-007-0785
标签:SMA连接器, 公, 直式, 接线, 焊接,压接, RG223,铜, 镀金, 标准, 50Ω

产品特点：

  • 高性能电子连接器，频率高达18GHz，低反射;

  • 螺纹连接结构保证产品在使用过程中具有低损耗和高安全性的特征;

  • 高质量原厂出货, 30天无忧退换货；

  • 来自品牌OEM原厂批发，相同质量,更实惠的价格；

在线询价

阻抗 50 ohm
频率范围 0~18 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 接RG142，RG405线缆时为1000 V rms
接RG316，RG402线缆时为750 V rms
接RG142，RG405线缆时为500 V rms
工作电压 接RG142，RG405线缆时为500 V rms
接RG316，RG402线缆时为375 V rms
接RG142，RG405线缆时为170 V rms
中心接触电阻 ≦ 6.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 2.0 mΩ (Milliohms max.)
绝缘电阻 ≧5 x 10³ mΩ (Megohms min.)
耦合方式 1/4-36螺纹锁紧
保持力 15 lbs min.
连接螺母扭矩 30 in-lbs. min.
机械寿命 大于500次 （使用铍铜接触件时）
环境温度 -65°C ~ +155°C
振动 MIL-STD-202 Meth. 204
抗腐蚀性 MIL-STD-202 Meth. 101

材质

部件 材料 表面处理
主体 Brass Au:1-3u”
中心针 Brass Au:5u”
绝缘子 Teflon NONE
