BNC线缆与BNC接头的规格参数的问答汇总

在百度问答上，有一个用户询问了一些关于bnc线缆与bnc接头规格参数的相关问题，下面仁昊伟业科技就将此则问答信息做了一个归整，分享给用户查阅。

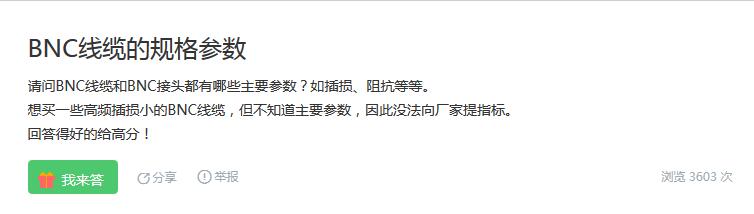

用户问题描述：

请问BNC线缆和BNC接头都有哪些主要参数?如插损、阻抗等等。想买一些高频插损小的BNC线缆，但不知道主要参数，因此没法向厂家提指标。回答得好的给高分!

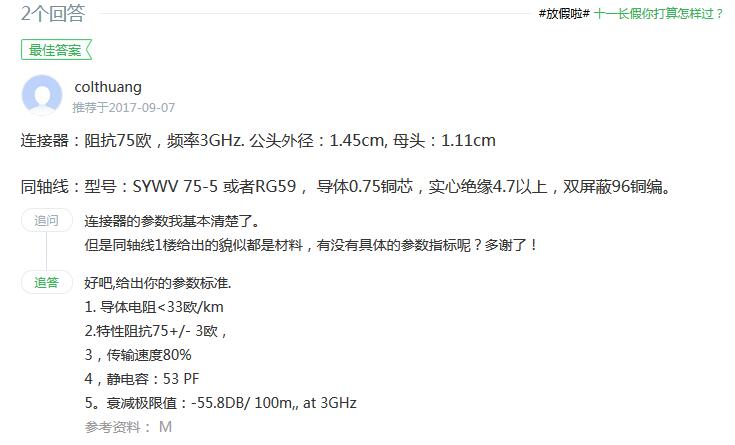

网友回答：

连接器：阻抗75欧，频率3GHz. 公头外径：1.45cm, 母头：1.11cm

同轴线：型号：SYWV 75-5 或者RG59，导体0.75铜芯，实心绝缘4.7以上，双屏蔽96铜编。

用户问题追述：

连接器的参数我基本清楚了。但是同轴线1楼给出的貌似都是材料，有没有具体的参数指标呢?多谢了!

网友回答：

好吧,给出你的参数标准.1. 导体电阻<33欧/km2.特性阻抗75+/- 3欧，3，传输速度80%4，静电容：53 PF5。衰减极限值：-55.8DB/ 100m,, at 3GHz

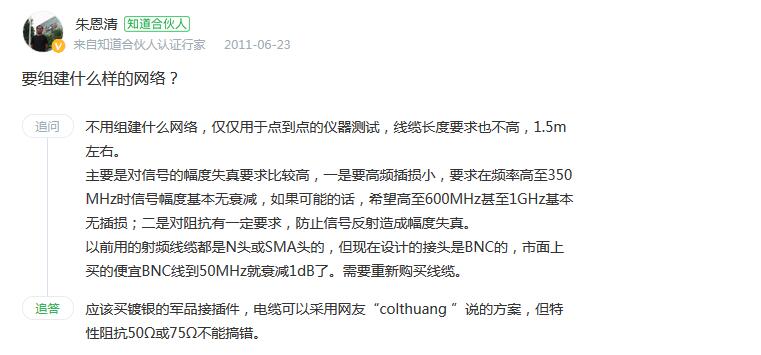

要组建什么样的网络?

不用组建什么网络，仅仅用于点到点的仪器测试，线缆长度要求也不高，1.5m左右。主要是对信号的幅度失真要求比较高，一是要高频插损小，要求在频率高至350MHz时信号幅度基本无衰减，如果可能的话，希望高至600MHz甚至1GHz基本无插损;二是对阻抗有一定要求，防止信号反射造成幅度失真。以前用的射频线缆都是N头或SMA头的，但现在设计的接头是BNC的，市面上买的便宜BNC线到50MHz就衰减1dB了。需要重新购买线缆。

网友回答：

应该买镀银的工防品接插件，电缆可以采用网友“colthuang ”说的方案，但特性阻抗50Ω或75Ω不能搞错。
