超详细的rj45水晶头端接方法以及步骤将在这篇文章中淋漓尽致的体现出来，只需读完，您便会弄懂rj45水晶头的端接方法和步骤，深入浅出，操作起来也简单，下面一起来读一读这一篇文章吧。

接口定义

日常生活中，能接触到的局域网系统，有许多的网络线缆是用户自己制作并连接的，在这样的一个过程里，会出现一些问题，比如接法不规范，而不规范的接法就会带来维护和检查的难度。在下面的图片中，我们可以看到真气孤儿的RJ45水晶头接法，主要分为T568A与T568B两种，接线方法上区别不大，不同之处主要是,T568B的首线对是橙色，T568A的首线对是绿色。

若是直接用网线将两台PC用对等网连接，采用一端为T568A， 另一端为T568B这样的接法比较合适一点。若是通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准

我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

4、未使用

5、未使用

6、接受数据负极 Rx-

7、未使用

8、未使用

三、rj45水晶头端结步骤

1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

一般我们使用T568B标准的直连接法。具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。另一端接线顺序一样。

但特殊情况，如双机直接互联和网络转接时需要用交叉连接法：一端按T568B顺序，即按上面的顺序。另一端按T568A顺序，具体排线方法：先按“橙绿蓝棕，白在前”顺序理好，先4-6交叉，再1-3、2-6交叉，交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序：左手拿线，线头朝外，顺序是从左到右数。右手拿插头，金属簧片朝上插入线芯。

4、绞齐线头。

5、插入插头，八根线要遵循同一标准。

6、用卡线钳夹紧。

7、使用测试仪测试。

四：各种情况下的双绞线排列顺序

1、PC到HUB：

直连法： 按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

2、网络转接和双机互联：

交叉连接法：一端按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。另一端按T568A标准，“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

五、注意事项

做双绞线一定要按以上顺序排列制作，才能保证网络畅通速度快。 有的人直接一一对应做的双绞线，虽然能用，却由于1-3线和2-6线不是一对线到对端，抗干扰能力差，所以网速慢，距离长了就不稳定了。

关于“rj45水晶头端接方法以及步骤”就介绍到这里了，更多RJ45方面的技术文档，仁昊伟业科技工程师会继续整理，发布在rj45技术专题上面，感兴趣的用户记得关注本网的最新动态。希望您在今后的rj45水晶头使用中，能够将上文中讲解的知识运用起来，从而延长产品的使用寿命。如需采购rj45连接器等网络连接器相关的产品，请直接拨打免费热线：400-6263-698，专业工程师为您服务。

仁昊伟业科技，是国内知名的网络连接器供应商，我们生产的RJ45、RJ12、RJ11、RJ9、RJ50、RJ25、RJ14等网络连接器产品质量可靠，通过了ISO认证，在国内外有着良好的口碑，并且承诺用户一年内免费质保，有着完善的售后体系，免去用户采购的后顾之忧。还在犹豫什么，采购RJ45水晶头，上仁昊伟业科技，值得您的信赖。

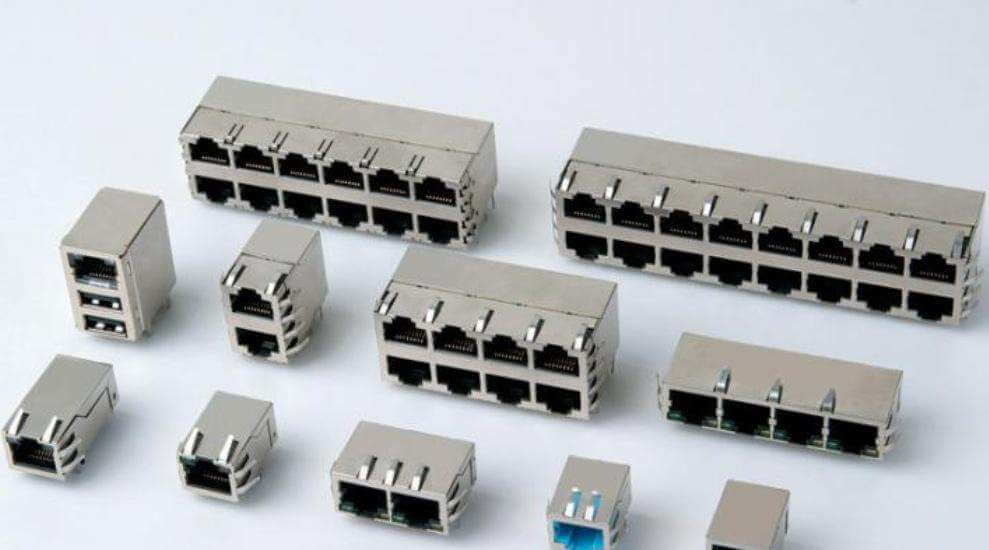

谈起rj45连接器，大部分的人都不会觉得陌生，因为在我们生活中时常可见其身影。若是问起您关于rj45连接器模型方面的知识，怕是没几个人能准确回答出来了。下文中，仁昊伟业工程师主要会介绍一下5种rj45连接器模型的知识。

1.单线模型是适用于RJ45中的单线，如高速信号传输线，能够用来模仿反射、时延和偏移、衰减以及信号传输质量。

2.S参数模型首要使用于频域，可模仿吞吐量和串扰，经过时域改换，可产生阻抗、串扰、传输时延和眼图等。

3.多线模型是适用于多插针RJ45，包含触摸元件、触摸与触摸间耦合、触摸和屏蔽间耦合、焊盘间耦合等。除了SLM模仿的参数外，还能用来模仿串扰和地弹等。

4.IBIS模型是一种根据V/I曲线的对I/O BUFFER疾速准确建模的办法，支撑一切类型的RJ45和多种不同RJ45建模，如差分和不平衡信令、SLM(无耦合)、MLM(耦合)、模型级联、板到板以及板到电缆等。

5.SPICE模型：是最为遍及的电路级模仿程序，被剖析的电路中的元件可包含电阻、电容、电感、互感、独立电压源、独立电流源、各种线性受控源、传输线以及有源半导体器件。

关于“rj45连接器的5种模型”的知识就介绍到这里了，更多rj45连接器相关的专业资料，仁昊运营团队会继续整理更新在(http://www.renhotec.cn/category/rj45baike/)知识专题。如果您对文中的内容存有疑惑，可以向我们发送咨询邮件：dosin2005@dosin-china.com。我们的工程师会及时回复您的邮件，解答您的疑惑。如需采购RJ45连接器系列的产品，请直接拨打我们的热线电话：400-6263-698，专业工程师为您服务。仁昊伟业科技，有着丰富的RJ45连接器生产制造经验，产品质量可靠，值得您的信赖。

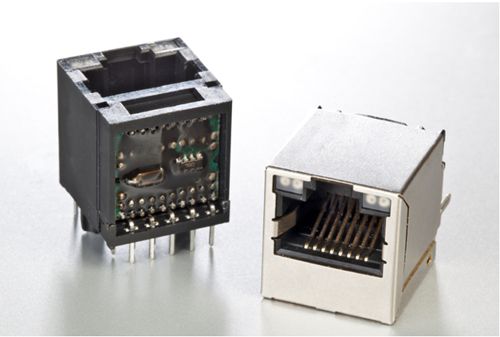

不知道您对于rj45以太网接口电路设计方面的知识了解多少，如果您是一名元器件行业的采购人员，了解一些RJ45以太网接口电路设计知识对于您是非常有帮助的，下面仁昊连接器工程师就来为您讲解一下关于RJ45以太网接口电路设计方面的知识。

一、 接口概述

RJ45以太网接口是目前应用最广泛的通讯设备接口，以太网口的电磁兼容性能关系到通讯设备的稳定运行。

从接口原理图、结构设计，线缆设计三个方面来设计以太网口的EMC设计方案。

二、 接口电路 原理图的EMC设计

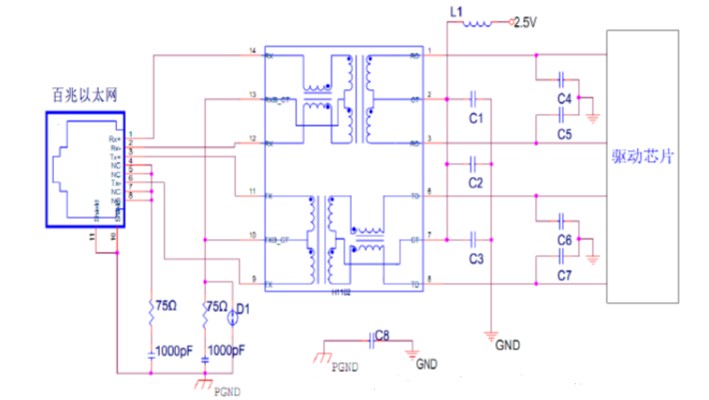

图1 百兆以太网接口2KV防雷滤波设计

接口电路设计概述： 本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计;从设计层次解决EMC问题;同时此电路兼容了百兆以太网接口防雷设计。

本防雷电路设计可通过IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的非屏蔽平衡信号的接口防雷测试。

电路EMC设计说明：

(1)

电路滤波设计要点：

为了抑制RJ45接口通过电缆带出的共模干扰，建议设计过程中将常规网络变压器改为接口带有共模抑制作用的网络变压器，此种变压器示意图如下。

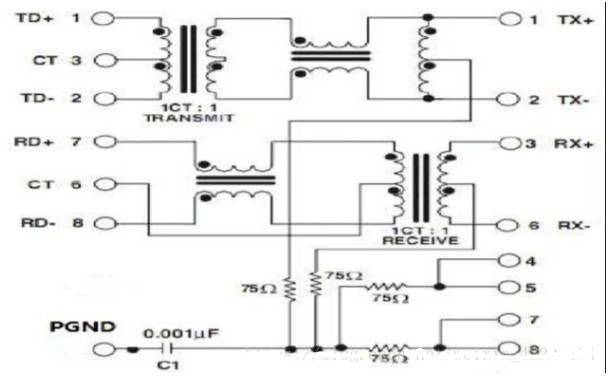

图2 带有共模抑制作用的网络变压器

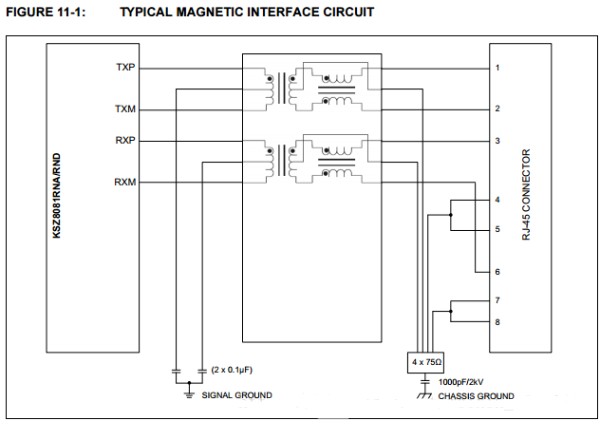

RJ45接口的NC空余针脚一定要采用BOB-smith电路设计，以达到信号阻抗匹配，抑制对外干扰的作用，经过测试，BOB-smith电路能有10个dB左右的抑制干扰的效果。

网络变压器虽然带有隔离作用，但是由于变压器初次级线圈之间存在着几个pF的分布电容;为了提升变压器的隔离作用，建议在变压器的次级电路上增加对地滤波电容，如电路图上C4-C7，此电容取值5Pf~10pF。

在变压器驱动电源电路上，增加LC型滤波，抑制电源系统带来的干扰，如电路图上L1、C1、C2、C3，L1采用磁珠，典型值为600Ω/100MHz，电容取值0.01µF~0.1µF。

百兆以太网的设计中，如果在不影响通讯质量的情况，适当减低网络驱动电压电平，对于EMC干扰抑制会有一定的帮助;也可以在变压器次级的发送端和接收端差分线上串加10Ω的电阻来抑制干扰。

(2)

电路防雷设计要点：

为了达到IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的防雷测试要求，成本最低的设计方案就是变压器初级中心抽头通过防雷器件接地，电路图上的D1可以选择成本较低的半导体放电管，但是要注意“防护器件标称电压要求大于等于6V;防护器件峰值电流要求大于等于50A;防护器件峰值功率要求大于等于300 W。注意选择半导体放电管，要注意器件“断态电压、维持电流”均要大于电路工作电压和工作电流。

根据测试标准要求，对于非屏蔽的平衡信号，不要求强制性进行差模测试，所以对于差模1KV以内的防护要求，可以通过变压器自身绕阻来防护能量冲击，不需要增加差模防护器件。

接口电路设计备注：

如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连。

三、 连接器设计

RJ45金属连接器RJ45信号排序设计

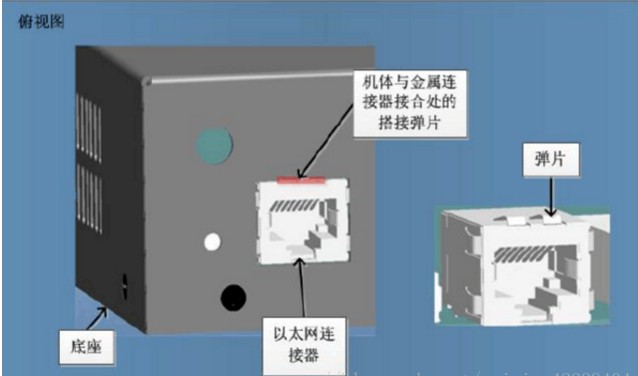

图1  百兆以太网连接器结构方案

连接器与机体的搭接方式：

(1) 面板开孔时采用精密的铣削加工技术，使孔眼的形状更适合连接器的放置，避免孔眼切削不精确的地方出现缝隙，进而降低电磁干扰辐射;经过测试证明，精确的铣削开孔加工可以提高12~18%的电磁兼容性;

(2) 机体与百兆以太网金属连接器之间的接合处要增加弹片，使两者接合时保持良好的导电性能。具体搭接方式如上图所示：

四、 线缆设计

本方案由电磁兼容设计平台(EDP)软件自动生成

百兆以太网接口信号线缆

线缆设计要求： RJ45金属连接器 常规型

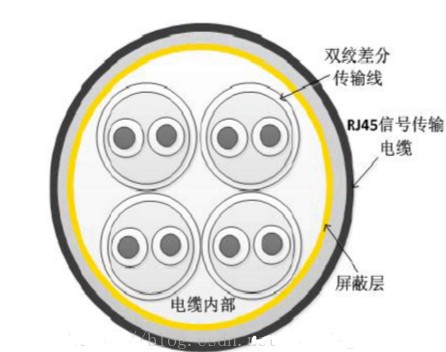

图1  RJ 45信号电缆

电缆设计：

(1) RJ 45信号电缆采用网状编织屏蔽层的屏蔽方式，且网状编织层编织密度要求不小于90%;

(2) 内部组线时，差分电缆采用双绞传输，双绞绞距一般为信号电缆线径的3倍;组线方式如上图所示：

(3) 电缆两端需要增加磁环处理，磁环内径与电缆的外径要紧密结合，尽量选择厚长型的磁环。

走线设计：

(1) RJ 45电缆走线时要求远离其他强干扰源，如电源模块;

(2) 电缆走线最好单独走线或与其他模拟以及功率线缆保持10cm以上距离，切不可与其他线缆一起混合捆扎。

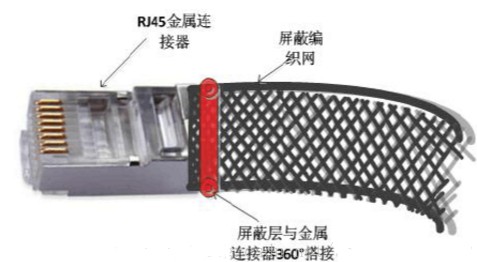

图2  RJ45金属连接器的搭接

屏蔽层与金属连接器的搭接：

(1) 屏蔽电缆的屏蔽层要求与金属连接器进行360°的搭接;搭接方式如上图： (2) 屏蔽电缆屏蔽层要避免出现单独的“尾巴”现象。

关于RJ45以太网接口电路设计方面的知识就为您介绍到这里了，更多RJ45以太网接口电路设计相关的问题，可以向我们发送邮件进行咨询。仁昊伟业科技是一家专注于RJ45网络连接器生产研发的制造商，所有RJ45网络连接器产品均通过了ISO认证，质量可靠，获得了广大客户一的致好评，如有订购需求，欢迎联系我们400-6263-698!

“分享一下RJ45以太网接口电路设计方面的知识”由仁昊伟业编辑整理，文中RJ45以太网接口配图来自公司产品高清实拍，仅供用户免费查阅，请勿盗图，谢谢配合。
