关于rj45连接器操作及使用方面的知识，您了解多少，下文中仁昊伟业工程师将重点为您传授一些rj45连接器操作及使用方面的技巧，让您下次遇到rj45连接器时，知道如何正确的使用此款产品。如需了解rj45连接器的电器性能及相关参数，可以上我们的rj45频道了解其详情，查阅地址：http://www.renhotec.cn/category/rj45baike/。

论其使用，当rj45连接器的插头与插座连接时，因插头和插座有盲插功能，首先把头上引导段插入插座内，然后旋转播头，待rj45连接器五键位正确定位后，再顺时针旋转连接螺帽，三卡钉迅速进入三曲线槽内，再旋转120°左右就会听到“咋啦”响声，这时候插头与插座已正确定位，并且插头、插座已被锁紧。分离时，轻轻用力向前推连接螺帽，并逆时针旋转，插头和插座机会很顺利的分离。

rj45连接器接线时，必须按对应的接点序号端接。rj45连接器在末端锁紧前，禁止通电使用。 rj45连接器型号选准后要注意插头尾部出线孔径大小，防止电缆线小于孔径要漏水。rj45连接器选用时要考虑屏蔽镀层，能防止盐雾。

关于rj45连接器操作及使用方面的知识就介绍到这里了，更多rj45相关的技术文档我们会陆续在官网更新，欢迎前往查阅。温馨提示：采购rj45系列产品之前，一定要选择一家正规专业的连接器厂商，确保产品质量的同时，还要看好交期，以免影响到客户自身的项目进度。rj45好产品，尽在仁昊伟业，欢迎前来选购。

仁昊伟业，是一家集新产品研发、生产、售销于一体的专业连接器制造企业。公司主导产品为：射频连接器、RF转接头、RF线材、天线、rj45连接器等，大部份产品通过了ISO认证。在此，仁昊本着“精诚合作、不断创新”的发展思路一如既往的为广大国内外客户提供优质的产品与服务，并热诚欢迎广大客户朋友前来参观指导、洽谈业务。

热销产品：防水连接器 |  bnc连接器  |  sma连接器  |

本文来源：http://www.renhotec.cn/

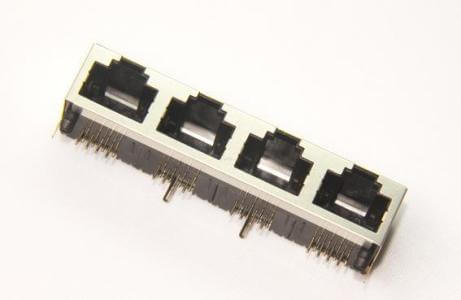

rj45接口防水系列想必您应该听过，但是若是问您防水rj45接口基本结构组件您可知道，这些基本结构组件共同塑造了防水rj45接口，因此了解它们的结构组件好处多多。下面仁昊伟业科技工程师就为您详细介绍一下防水rj45接口基本结构组件方面的内容。

一、接触件。防水rj45连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳性接触件一般由黄铜、磷青铜制成。阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。插孔的结构种类很多，有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折迭型(纵向开槽，9字形)、盒形(方插孔)以及双曲面线簧插孔等。

二、壳体。也称外壳(shell)，是防水rj45连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

三、绝缘体。绝缘体也常称之为防水rj45连接器基座(base)或安装板(insert)，它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

四、附件。附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。

阅读完上述内容之后，您对于“防水rj45接口基本结构组件”应该有一定的认识了，更多关于防水rj45接口的技术文档，我们的官网会陆续进行更新，届时您可以抽时间进行查阅。如果您需要采购防水rj45接口的相关产品，可以拨打射频连接器专业厂家仁昊伟业科技的热线电话：400-6263-698。多年的rj45接口生产经验，所有产品均通过了ISO认证，承诺一年质保，值得信赖!

热销产品：防水连接器 |  bnc连接器  |  sma连接器  |

本文来源：http://www.renhotec.cn/

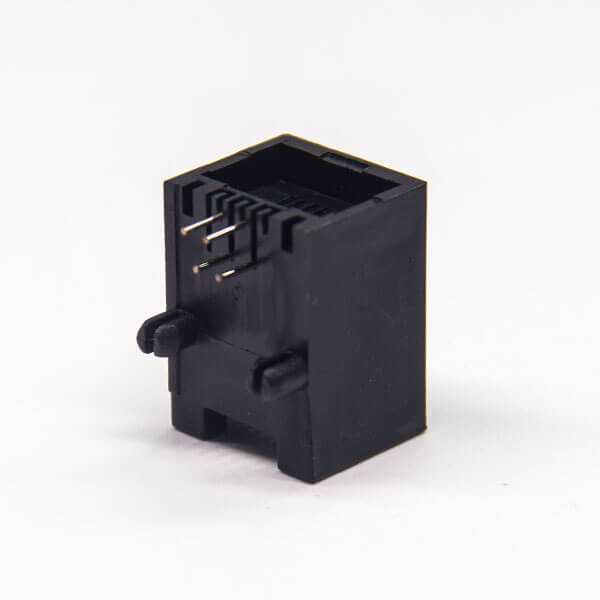

谈起rj45连接器，不知道您对防水rj45连接器的电镀工艺知识了解多少，下文中仁昊伟业将会为您详细介绍一下“rj45连接器电镀工艺依据是什么”，希望通过仁昊伟业rj45设计工程师的讲解，您能对rj45连接器有一个更深入的认识。

对电信号或电波的导通性能是衡量rj45连接器的重要指标，因此，选择电镀工艺时一定要考虑到产品的导电性能。从导电的角度分析，镀银成为排针排母连接器电镀工艺的首选。但是实际应用中的rj45连接器并不是都是镀银产品，有些是镀金，比如SMA连接器，有些则是镀合金的，这些都是综合了各种要求以后的选择。基本的选择依据：

1、功能性要求。

所谓功能性要求是指镀层要能满足产品设计需要的性能，比如导电性、导波性、导磁或隔磁性、耐磨性等，这些都需要通过选择适当的镀层来实现其设计目标。

2、装饰性和配套性要求。

rj45连接器有些产品在满足基本功能要求的基础上，还对装饰性有一定要求，特别是装在产品面板、外表面的配件，都有一定装饰要求。有时也有与其他外装饰色彩和风格相配套的要求，这在电镀层的选择中也是需要考虑的因素。

3、成本要求。

rj45连接器成本是任何工业产品都必须考虑的因素，在满足以上两方面要求的基础上，一定要考虑生产成本，不能不计成本地采用高要求和性能的工艺，并且要通过技术创新尽量以低成本的材料和技术来达到功能和装饰方面的要求，找到满足这些要求的平衡点。

关于“rj45防水连接器电镀工艺依据是什么”就介绍到这了，更多rj45连接器的相关技术内容，可进入：http://www.renhotec.cn/products/rj45-connector/此频道查看。仁昊伟业对rj45连接器生产制造的每一个环节都有着严格的把控，所做的一切只为让产品质量更上一层楼。仁昊伟业专注rj45连接器的生产，细节管控到位，产品通过ISO认证，欢迎广大新老客户前来采购。

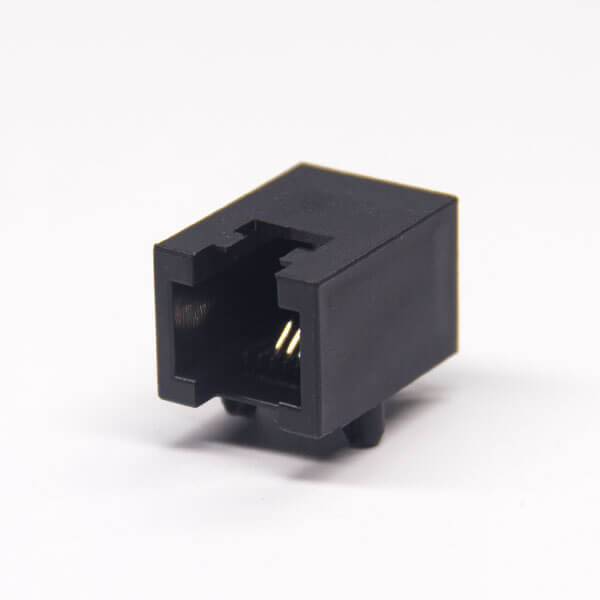

元器件领域，rj45是十分常见的电子元器件产品。关于rj45连接器，它属于一种连接线与适当的元件匹配连接后，实现电路联通和断开的电子连接器产品。rj45连接器直接影响到网络连接器的工作，因此了解一些rj45的知识十分必要。下面仁昊伟业为您介绍一下rj45带变压器以及RJ45和RJ48的区别。

RJ45接口：

用于以太网(Ethernet 10/100/1000M UTP/STP接口)，常用于5类非屏蔽双绞线，也就是我们通常说的网线，带水晶头的那种。RJ45也用于ISDN等其它接口，针脚定义不同。

RJ48接口：

用于连接T1,E1串行线路，通常采用屏蔽双绞线;RJ-48还可以支持PIN3,PIN6做接地连接。

RJ45和RJ48线序相同，都是从左往右为87654321,但信号定义不同：

RJ45:

10/100M用1/2/3/6针。 1000M用全部8根针。

RJ48:

一般常见为RJ-48C和RJ-48S,用1/2/4/5针。

CT1/PRI-CSU (RJ-48C)信号定义如下，

RJ-48C Pin Description

1 Receive Ring

2 Receive Tip

4 Ring

5 Tip

对于T1/E1 Trunk and Digital Voice Port (RJ-48) Pin1 Signal

1 RX + (input)

2 RX – (input)

3 —

4 TX + (output)

5 TX – (output)

6 —

7 —

8 —

E1(2M传输链路)和shdsl/hdsl/sdsl一样都是最后一公里的传输技术。

数字数据网(Digital Data Network)是利用数字信道传输数据信号的数据传输网，从本质上来说，是一种电路交换网络。

FR是一种分组交换网络技术。可以划分虚电路。

可以将DDN、FR、ATM等都看做骨干网技术。DDN结点机、FR交换机、ATM接入交换机这些设备是各自网络的最边缘设备。从这些设备到用户都可能会使用到E1、SHDSL、HDSL、SDSL等最后一公里的传输技术。由于FR、ATM本身支持PVC，相应地在做点到多点的接入时，不需要使用信道化E1。 对于e1来说，一般是光纤到用户，从光端机出来bnc接口。可以转换为RJ48的接口。最高速率为2Mbps，是一条时分线路。又称为信道化E1。

上路由器的接法有两种：

1、用BNC-E1线缆(这里的E1端包括：RJ48、DB15等多种接口形式) 直接接E1模块

2，如果用WIC-1T模块，那么就用一个G.703—–v.35的协议转换器后用V。35线缆接WIC—1T模块。

shdsl/hdsl/sdsl都是用户数据线路，一般使用一对或两对电话线到用户，接口为rj11或rj48。最高速率可以达到2M bps或更高。 虽然xdsl技术可以达到2M的速率，但目前我还没听说过可以在dsl线路上跑信道化E1的。

关于rj45带变压器以及RJ45和RJ48的区别就介绍到这里了，更多rj45的技术文档我们会在网站上陆续更新。如果您您有rj45连接器采购定制方面的需求，可以拨打我们的热线电话：0769-81100186。仁昊伟业，是国内优质的rj45连接器厂商，有着十三年的rj45连接器、防水连接器、天线生产经验，值得您的信赖。
