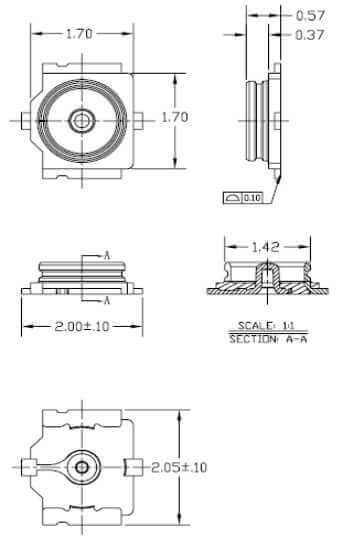

谈到防水型射频同轴连接器的设计，估计很多外贸从业人员会感到一脸懵逼，因为一般情况下，我们接触的是产品，而没想过其设计方面的问题，那么射频同轴连接器设计原则是什么?下面深圳仁昊伟业科技有限公司就为您详细介绍一下防水型射频连接器设计的一般原则。

正所谓无规矩不成方圆，不管是在哪方面，都会有一些基本点是需要人们注意的，射频连接器的设计也是如此。射频连接器工作原理比较简单，就是一段可以在rf传输系统中实现电气连接与分离的同轴传输线。

连接与分离这一机械过程的实现要求连接器具有可靠的连接界面;连接器的适用性和方便性要求连接界面有多种不同的规格和连接形式;连接器的通用性和互换性要求连接界面的标准化;连接与分离的可靠性与稳定性要求连接器界面尺寸及内外导体相对位置的稳定及足够的机械保持力。这是对连接器界面及结构的基本要求，另一方面连接器需要与同轴电缆、微带等传输线连接，同样也需要考虑连接过渡的匹配性、稳定性和连接的可靠性。

深圳仁昊伟业科技有限公司技术人员认为，机械连接的稳定性与可靠性是实现射频同轴连接器电气连接可靠性与稳定性的基础，稳定可靠的机械结构加上均匀匹配的阻抗、合理的介质材料，便可得到电气性能优良的射频同轴连接器。

同时，深圳仁昊伟业科技有限公司技术人员要指出，阻抗的不连续是难以避免的：界面的机械连接及界面的容差导致连接界面的阻抗不连续;用于保证机械稳定性的台阶定位结构导致不连续电容的存在;机械公差及介质电参数的漂移导致特性阻抗的漂移;连接器与电缆及微带等射频传输线连接部分的适配性及电磁场场形变化也会产生特性阻抗不连续。只有对这些不连续逐一进行识别和补偿，才能使射频同轴连接器具有更好的电性能指标。

对于射频同轴连接器设计补偿计算有很多理论书籍、学术论文中都会由比较详细而全面的介绍，德索五金点子此处就不多做讨论了，但需要说明的是绝大多数的经验公式都是通过对大尺寸同轴传输线的研究得来的，对于平时使用频率较低的连接器的设计来说，其精确度已经完全可以应付，而对于小尺寸、高频率、高性能要求的连接器(如毫米波连接器)设计而言，由于尺寸公差、表面粗糙度、金属材料表面电阻率及介质电参数的稳定性等方面的影响变得不可忽略，因此这里得到的结果仅仅作为一个参考。

根据上文，可以得出结论：在明确了用户需求以及确定了连接器界面的情形下，深圳仁昊伟业科技有限公司将连接器的基本设计思想总结为如下三点：1.在满足客户需求的前提下，尽可能的使用最简洁的设计结构，这样可以有效减少不连续点的存在，并提高机械的可靠性;2.尽量使每一段的阻抗都与标称特性阻抗相符;3.· 对不可避免的不连续逐一进行共面补偿。

如果您还有射频同轴连接器设计方面的问题存在疑惑，可以向深圳仁昊伟业科技有限公司sale@renhotec.com 发送电子邮件，收到邮件之后，我们会安排连接器设计工程师回复您的疑惑。深圳仁昊伟业科技有限公司是一家专业生产射频连接器的企业，有自己的工厂，专注射频产品生产已有十三个年头，产品均已通过ISO9001认证，达到RoHS 和 REACH标准的要求。大部分防水射频产品，深圳仁昊伟业科技有限公司均可定制生产，有自己独立加工厂，无需排单，交货及时。

本文来源：http://www.renhotec.cn/spljq/2634/

作为长期采购连接器的客户来说，对于射频同轴连接器的相关知识一定不会陌生，但若是问他们可否知道防脱落射频同轴连接器的概况，那怕是没有几个客户能回答上来了。到底什么是防脱落射频同轴连接器呢?下面深圳仁昊伟业科技有限公司的技术人员将为您讲解一下防脱落射频同轴连接器的基础知识。

防脱落射频同轴连接器是连接器中的一种，只不过它采取了一些新型的同轴连接技术，结构比较简单，可以有效的防治rf连接器内部的绝缘子发生相对的转动，让出现松动的概率将到最低，从而产品的安全性能便得到了有效保证，还让射频同轴连接器使用寿命大大增加。

仁昊技术人员指出：止转钉的三部分结构设置，使其安装阻力减小，止转效果增加，不易掉落松脱，在一定程度上也增加了其使用寿命;一般而言，采用此种结构制造的射频产品，电器性能如下：

1.阻抗:50Ω

2.耐压:不小于2700V

3.驻波比:0-3GHz VSWR<1.06;0-4GHz VSWR<1.09

4.接触电阻:中心导体≤5mΩ;外导体≤2.5mΩ

5.绝缘≥10000MΩ

6.通过48小时盐雾试验。

阅读完上文之后，您对于防脱落射频同轴连接器应该有一个基础了解了，如果您还有其他射频同轴连接器的问题困扰，可以向深圳仁昊伟业科技有限公司发送咨询邮件sale@renhotec.com，届时我们会安排技术人员解答您的问题。

总之，我们希望所有客户，都能找到适合自己需求的连接器产品，深圳仁昊伟业科技有限公司很愿意成为您的合作伙伴，有兴趣了解我们的话，可以点击http://www.renhotec.cn/company/进入深圳仁昊伟业科技有限公司的介绍，让您看到一个更立体的仁昊。

深圳仁昊伟业科技有限公司所生产的射频同轴连接器涵盖了各个类型，我们的产品入口http://www.renhotec.cn/products/，进去之后您可以看到rf连接器、rf线材、rf转接头、天线等。

对于很多客户而言，价格是他们采购射频同轴连接器产品中考虑的一个比较重要的因素。贵的价格未必能买到优质的射频同轴连接器产品，因此选择起来十分头疼。在这个时候，深圳仁昊伟业科技有限公司小编想奉劝广大客户，当你不知道这个射频同轴连接器价格是否合理的时候，挑一个您信任的厂家比较重要。选那些有实力的，产品符合行业标准的，能按时交货的，这些才是您的重要考量。

深圳仁昊伟业科技有限公司是一家专业生产射频同轴连接器产品的企业，迄今为止，已经有十三年的生产经验了，深耕rf连接器领域多年，所造产品远销全球40多个国家。并且，本公司所有产品均通过了ISO9001质量体系认证，根据ROHS和REACH标准生产，满足了国内外市场的环保需求。

同时，我们的价格也是行业内比较合理的，由于rf射频同轴连接器产品种类较多，无法提供详细的价格信息，如果您有rf射频同轴连接器采购及定制需求，可以拨打我们的电话(0769-81100186)进行询盘。您大可放心，我们的价格绝对对得起产品的品质，量大的也会给您一定的折扣。

射频同轴连接器价格影响因素有很多，不同的时间，您在采购的过程都会遇到不同的报价情况，这都是很正常的事情。因为有可能最近某一款产品原材料紧缺，导致原材料价格上涨，原材料价格上涨之后，自然产品价格也会跟着上涨。但总体上，我们会保证产品价格在一个合理公道的范围之内，所有您不用担心。

更多射频连接器产品详情了解，请点击rf连接器网址，http://www.renhotec.cn/company/，查看产品性能、材质和外形，并申请免费拿样。

本文来源：http://www.renhotec.cn/spljq/2581/

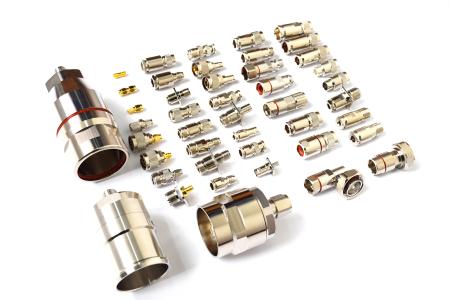

那些射频防水连接器产品您知道哪些，射频同轴连接器应用的领域非常广泛，种类也比较多，下面深圳仁昊伟业科技有限公司为您介绍一下常用射频同轴连接器的内容。

射频信号自身的特点十分突出，因此传输信号的过程中会涉及到一些特别的媒介，而相应连接器也很特殊，这里德索主要介绍常见的射频同轴连接器(RF COAXIAL CONNECTOR)，符合标准GB11316-89、IEC169、MIL-C-31012等标准。

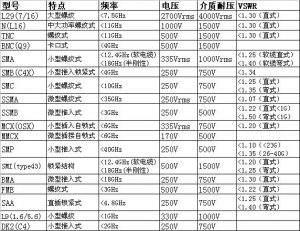

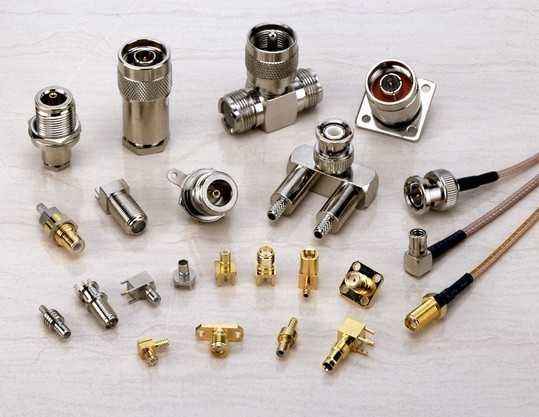

一、常见的同轴连接器及主要性能对照表：

除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：

BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联

TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境

SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz

SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz

SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于工防或高振动环境

N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种

MCX和MMCX连接器体积小，用于密集型连接

BMA用于频率达18GHz的低功率微波系统的盲插连接

每种连接器都有工防和商业标准，工防按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。工防要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：

1.L29(7/16)

标准：IEC169-4、CECC22190、DIN47223

特点：较大型螺纹式中高能量传输

温度范围：-40～+85

耐久性：500次

PLUG内径/JACK内径：21mm/22.5mm

电气性能：

特性阻抗：50欧姆

工作电压：2700Vrms

频率范围：0-7.5GHz

介质耐压：4000Vrms

接触电阻：内导体<0.4mOhm，外导体<1.5mOhm

绝缘电阻：>10000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀镍或银

插针：黄铜镀硬金或银

插孔：锡青铜镀硬金或银

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

2.N

标准：MIL-C-39012、IEC169-16、CECC22210

特点：螺纹式中大功率

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK内径：16mm/8.6mm

电气性能：

特性阻抗：50欧姆

工作电压：1000Vrms

频率范围：0-11GHz

介质耐压：1500V

接触电阻：内导体<1mOhm，外导体<0.2mOhm

绝缘电阻：>5000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜镀硬金或锡青铜镀金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

3.BNC

标准：MIL-C-39012、IEC169-8

特点：卡口式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK内径：9.8mm/9.6mm

电气性能：

特性阻抗：50/75欧姆

工作电压：500V

频率范围：0-4GHz

介质耐压：1500V

接触电阻：内导体<1.5mOhm，外导体<1mOhm

绝缘电阻：>5000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜或锡青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍

4.TNC

标准：MIL-C-39012、IEC169-17

特点：螺纹式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK外径：11mm/9.6mm

电气性能：

特性阻抗：50欧姆

工作电压：500V

频率范围：0-11GHz

介质耐压：1500V

接触电阻：内导体<1.5mOhm，外导体<0.2mOhm

绝缘电阻：>5000兆欧

VSWR：<1.3

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

5.L9(1.6/5.6)

标准：IEC169-13、CECC22240、DIN47295

特点：小型螺纹式

温度范围：-40～+85

耐久性：500次

PLUG内径/JACK内径：8.2mm/4mm

电气性能：

特性阻抗：75欧姆

工作电压：330V

频率范围：0-1GHz

介质耐压：1000V

接触电阻：内导体<10mOhm，外导体<5mOhm

绝缘电阻：>10000兆欧

材料：

壳体：黄铜镀镍或金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或金

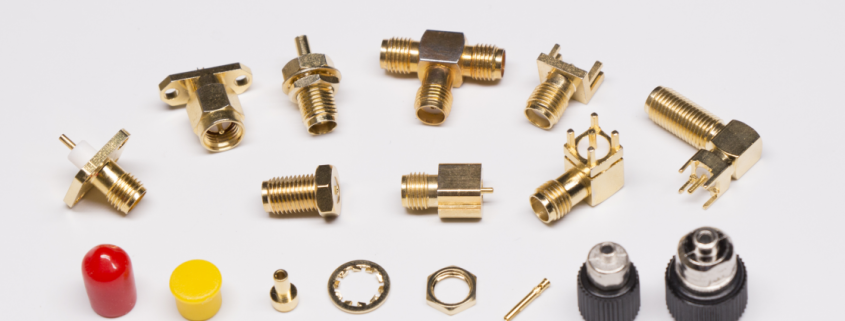

6.SMA

标准：MIL-C-39012、IEC169-15、CECC22110

特点：小型螺纹式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK外径：6.5mm/5.4mm

电气性能：

特性阻抗：50欧姆

工作电压：335Vrms

频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆)

介质耐压：1000Vrms

接触电阻：内导体<3mOhm，外导体<2mOhm

绝缘电阻：>5000兆欧

插入损耗：0.15dB(6GHz)

射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz

VSWR：直式软性电缆<1.15+0.02f(GHz)

弯式软性电缆<1.20+0.03f(GHz)

弯式半刚电缆<1.05+0.01f(GHz)

弯式半刚电缆<1.10+0.01f(GHz)

材料：

壳体：黄铜镀硬金或不锈钢表面钝化

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

7.SMB

标准：MIL-C-39012、IEC169-10、CECC22130

特点：小型推入锁紧式

温度范围：-65～+165

耐久性：500次

PLUG接触杆外径/JACK内径：2mm/3.7mm

电气性能：

特性阻抗：50/75欧姆

工作电压：250V

频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<6mOhm，外导体<1mOhm

绝缘电阻：>1000兆欧

VSWR：<1.34

材料：

壳体：黄铜镀硬金

弹性接触杆：铍青铜镀硬金

插针：黄铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

8.SMC

标准：MIL-C-39012、IEC169-18、CECC22140

特点：小型螺纹式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK外径：3.8mm/3.7mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-10GHz

介质耐压：750V

接触电阻：内导体<6mOhm，外导体<1mOhm

绝缘电阻：>1000兆欧

VSWR：直式<1.25 弯式<1.35

材料：

壳体：黄铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

9.BMA

标准：IEC169-33

特点：微型推入式

温度范围：-65～+155

耐久性：500次

PLUG外径/JACK外径：5.3mm/7.4mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-18GHz

介质耐压：750V

接触电阻：内导体<3mOhm，外导体<2mOhm

绝缘电阻：>5000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀硬金或镍及不锈钢钝化

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍

10.SSMA

标准：MIL-C-39012、IEC169-18、CECC22140

特点：微型螺纹式

温度范围：-55～+155

耐久性：500次

PLUG内径/JACK外径：5mm/4mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-35GHz

介质耐压：750V

接触电阻：内导体<4mOhm，外导体<2.5mOhm

绝缘电阻：>1000兆欧

VSWR：<1.07+0.1f(GHz)

材料：

壳体：黄铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

11.SSMB

标准：IEC169-19、CECC22170

特点：微型推入式

温度范围：-55～+155

耐久性：500次

PLUG内径/JACK外径：4.5mm/2.7mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-11GHz

介质耐压：500V

接触电阻：内导体<5mOhm，外导体<2.5mOhm

绝缘电阻：>1000兆欧

VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)

弯式<1.50(0-1GHz) <1.63(0-3GHz)

材料：

壳体：黄铜镀硬金

插针：锡青铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

12.MCX(OSX)

标准：CECC22220

特点：小型插接自锁式

温度范围：-65～+155

耐久性：500次

PLUG外径/JACK内径：3.7mm/3.45mm

电气性能：

特性阻抗：50/75欧姆

频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<5mOhm，外导体<2.5mOhm

绝缘电阻：>1000兆欧

VSWR： <1.20(50欧姆) <1.35(75欧姆)

材料：

壳体：黄铜镀硬金

弹性接触件：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

13.MMCX(C2.5)

标准：CECC22340

特点：微型插接自锁式

温度范围：-40～+90

耐久性：500次

PLUG外径/JACK内径：2.4mm/3mm

电气性能：

特性阻抗：50欧姆

工作电压：170V

频率范围：0-6GHz

介质耐压：500V

接触电阻：内导体<10mOhm，外导体<5mOhm

绝缘电阻：>1000兆欧

VSWR： <1.25

材料：

壳体：黄铜镀硬金

弹性接触件：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

14.SAA(1.0/2.3)

标准：CECC22230、DIN47297

特点：直插锁紧式

温度范围：-65～+155

耐久性：500次

PLUG内径/JACK内径：2.3mm/4.1mm

电气性能：

特性阻抗：50/75欧姆

工作电压：250V

频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<10mOhm，外导体<7.5mOhm

绝缘电阻：>1000兆欧

VSWR：直式<1.25 弯式<1.40

材料：

壳体：黄铜镀硬金

弹性接触杆：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍

15.MSP

标准：NEC公司产品

特点：推入自锁式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK内径：5mm/4mm

电气性能：

特性阻抗：75欧姆

频率范围：0-1GHz

介质耐压：750V

接触电阻：内导体<10mOhm，外导体<4mOhm

绝缘电阻：>1000兆欧

VSWR： <1.25

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜镀硬金或锡青铜镀金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

16.C4(1.0/2.3)

标准：DIN41626

特点：小型推入式

温度范围：-55～+125

耐久性：500次

PLUG外径/JACK内径：4.7mm/3mm

电气性能：

特性阻抗：50/75欧姆

工作电压：250V

频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<10mOhm，外导体<5mOhm

绝缘电阻：>1000兆欧

材料：

壳体：黄铜镀硬金

弹性接触件：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或金

以上内容便是深圳仁昊伟业科技有限公司针对常见射频同轴连接器内容的介绍，如果您其他射频连接器的问题可以在此篇文章下留言，我们会安排技术人员给您回复。想了解更详细的专业知识可上深圳仁昊伟业科技有限公司官网。采购以及定制连接器产品，一定选正规专业的连接器厂家，这样我们对于购买的产品才能放心。深圳仁昊伟业科技有限公司，13年的连接器生产经验，产品均达到行业标准，值得您的信赖!
