超全的HDMI连接器类型都在这了

对于连接器，我们可以分为很多的种类，不同种类的连接器还可以再细分为不同的类型，比如HDMI连接器就是如此。那么到底HDMI连接器的类型有哪些呢?下面仁昊伟业科技工程师就来详细为您介绍一下HDMI连接器方面的内容，希望通过我们的介绍您能对HDMI有一个更深入的认识。

我们的生活中，常见的HDMI接口有A型、B型，它们的初始标准一样。一般来说，HDMI连接器大致可以分为五种类型，具体内容如下：

1. A型接口

通常HDMI连接器的A型接口多采用原始标准，因此在最初的时候它便成了HDMI标准的支柱。插头或公连接器的外部尺寸为13.9 mm×4.45 mm，插座或母连接器的内部尺寸为14 mm×4.55 mm。有19个引脚，带宽可以承载所有SDTV，EDTV，HDTV，UHD和4K模式。此连接器类型与单链路DVI-D电气兼容。

2.B型接口

HDMI连接器B型接口2002年推出原始标准，旨在携带双链路DVD-I视频。连接器从未在产品中使用，因为随着HDMI 1.3的引入，单个链路的速度超过了旧的双链路。由于连接器大于单链路标准样式，因此没有理由使用它。但是它仍然保留在规格范围内。这种类型的HDMI连接器尺寸为21.2 mm×4.45 mm，有29个引脚，带有6个差分对而不是3个。

3.C型接口

C型HDMI接口连接器是迷你HDMI连接器，小于A型连接器，尺寸为10.42 mm×2.42 mm，但仍保留19针配置。它是在HDMI 1.3版中引入的。因为连接器配置有所不同，差分对的所有正信号都与相应的屏蔽交换，DDC / CEC接地分配给引脚13而不是引脚17，CEC分配给引脚14而不是引脚13，保留引脚为17而不是引脚14。

4.D型接口

HDMI Type D型接口连接器的尺寸与micro-USB连接器非常相似，因此D型通常称为micro HDMI。测量值仅为6.4 mm×2.8 mm，在此轮廓内micro-HDMI保留了其他连接器的19个引脚，但引脚分配不同。此连接器随HDMI 1.4版一起推出。

5.E型接口

E型HDMI接口连接器适用于汽车应用。此连接器随HDMI 1.4版一起推出。为了防止E型HDMI接口连接器出现松动，它包含一个锁定片和一个外壳，有助于防止灰尘和湿气进入。

之所有这么多种类型的HDMI接口类型，可以确保HDMI标准能成功用在不同的领域，并且它们可以满足使用HDMI的许多不同应用的用户的要求。更多HDMI连接器类型方面的知识，仁昊伟业科技工程师就为您介绍到这里了，更多HDMI技术文章，我们继续编辑整理发布在官网资讯频道与您分享。如需采购优质HDMI连接器产品，可直接拨打我们的热线电话：400-6263-698，专业工程师免费为您答疑解惑。

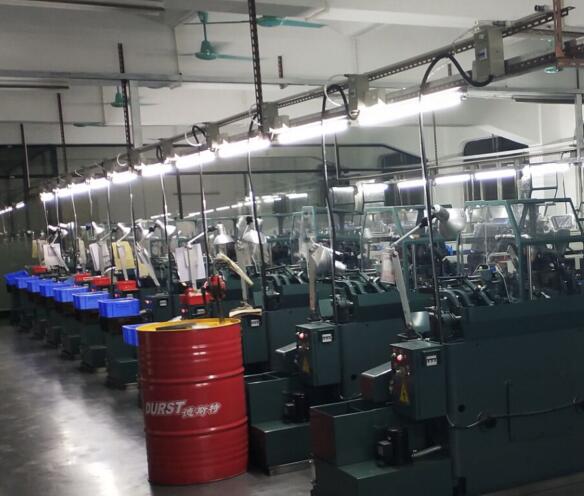

仁昊伟业科技，专业HDMI连接器生产厂家，您想要的任何类型的HDMI接口我们都可以为您定制，产品品质可靠，通过了ISO认证，符合国际环保要求，值得您的信赖。
