盘点PCB连接器设计过程的注意事项
一款PCB连接器生产涉及到很多个环节,其中设计环节是必须引起重视的一个环节。PCB连接器设计环节没有把控好,后期可能直接影响到产品的性能,那么PCB连接器的设计需要考虑什么呢?下面仁昊伟业科技工程师就来为您详细介绍一下PCB连接器的设计需要考虑什么。
仁昊工程师指出,市场上大部分的连接器都是用在多板系统中的PCB电路连接,但有些PCB连接器可能无法承受太大的压力,出现这样现象便是设计环节出现的问题,因此这就要求我们在设计初期就要做好规范。总的来说,在设计PCB连接器的时需要考虑的事项具体如下:
1、要明确PCB连接器的连接类型,确认是否要进行板对板连接、板对电缆连接、标准计算机外围设备连接,还是电源或电池连接等问题。
2、要明确PCB连接器所需的引脚数,因为在考虑如何在板之间路由数据(串行与并行)以及确保信号完整性所需的接地线数时,这一点很重要。
3、要明确PCB连接器的频率和开关速度限制,因为每个连接器都有阻抗,这意味着电流遇到的电阻是频率的函数,而且连接器有频率限制,许多连接器是专门用于特定的应用。
4、要明确PCB连接器的电流容量,因为对于在电路板之间提供电源,接地或高电流信号的连接,需要考虑连接器在不损坏的情况下可以承受的最大电流。
5、要明确PCB连接器的工作温度情况,因为连接器给出的规格仅在一定的工作温度范围内有效。
关于“盘点PCB连接器设计过程的注意事项”就介绍到这里了,更多PCB连接器设计相关的资料,仁昊运营团队会继续编辑整理发布资讯中心与您分享。我们是国内专业的PCB连接器制造商,有着十五年的生产历史,多年技术沉淀让我们的PCB连接器系列产品得到了质的飞跃,也由此在市场上赢得了用户的口碑。如果您想采购到优质的PCB连接器产品的话,不妨考虑一下与我们合作,免费咨询热线:400-6263-698,专业工程师等待您的来电。

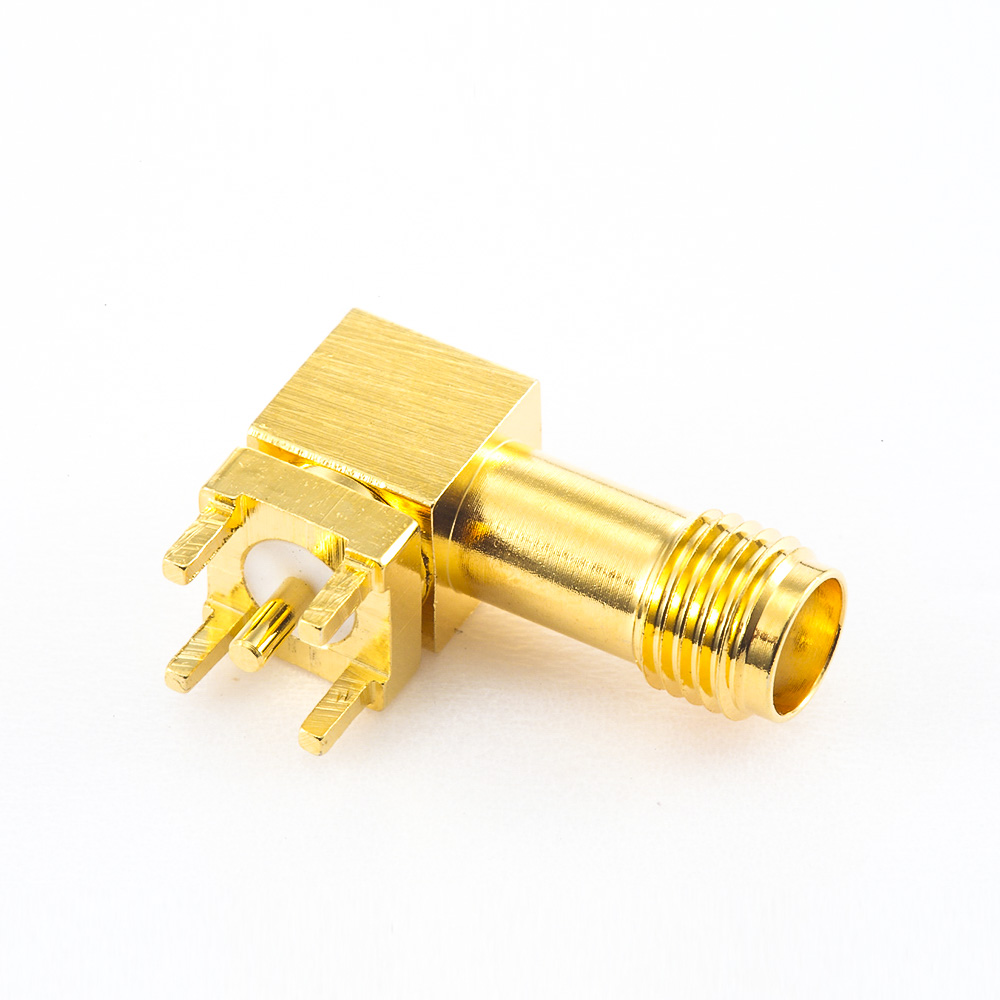

“盘点PCB连接器设计过程的注意事项”这篇文章中使用的配图均来自仁昊伟业科技摄影团队高清拍摄,仅供本站用户查阅,请勿转载自商业用途,谢谢配合。
