盘点HDMI接口连接器的类型

在我们的日常生活中，最为常见的HDMI接口连接器是A型和B型的，它们的初始标准基本是一样的。其实，在细致的分的话，我们可以发现，HDMI接口连接器的类型可以分为5种，分别是A型，B型，C型，D型和E型，这些不同类型的接口连接器作用也各不相同，满足的用户群体也不同。下面我们就来认识一下这些HDMI接口连接器的各种类型。

仁昊伟业科技工程师指出，不同的HDMI接口连接器类型在推出后保持不变。这使得向后兼容性能够在标准的整个生命周期内得以维持。除双链路B型连接器外，它们都有19个引脚，使标准在所有连接器类型中保持相同。

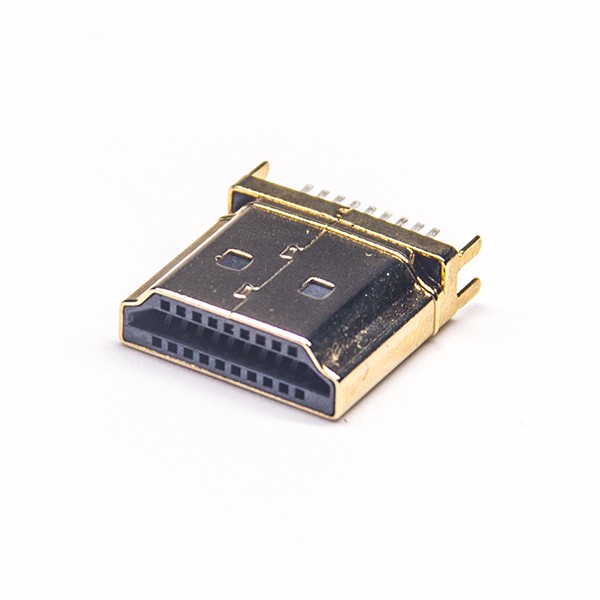

1.HDMIA型接口连接器

HDMIA型接口连接器采用原始标准推出，从那时起一直是HDMI标准的支柱。插头或公连接器的外部尺寸为13.9mm×4.45mm，插座或母连接器的内部尺寸为14mm×4.55mm。有19个引脚，带宽可以承载所有SDTV，EDTV，HDTV，UHD和4K模式。此连接器类型与单链路DVI-D电气兼容。

2.HDMIB型接口连接器

HDMIB型接口连接器也是2002年推出了原始标准，旨在携带双链路DVD-I视频。连接器从未在产品中使用，因为随着HDMI1.3的引入，单个链路的速度超过了旧的双链路。由于连接器大于单链路标准样式，因此没有理由使用它。但是它仍然保留在规格范围内。这种类型的HDMI连接器尺寸为21.2mm×4.45mm，有29个引脚，带有6个差分对而不是3个。

3.HDMIC型接口连接器

C型HDMI接口连接器是迷你HDMI连接器，小于A型连接器，尺寸为10.42mm×2.42mm，但仍保留19针配置。它是在HDMI1.3版中引入的。因为连接器配置有所不同，差分对的所有正信号都与相应的屏蔽交换，DDC/CEC接地分配给引脚13而不是引脚17，CEC分配给引脚14而不是引脚13，保留引脚为17而不是引脚14。

4.HDMID型接口连接器

HDMITypeD型接口连接器的尺寸与micro-USB连接器非常相似，因此D型通常称为microHDMI。测量值仅为6.4mm×2.8mm，在此轮廓内micro-HDMI保留了其他连接器的19个引脚，但引脚分配不同。此连接器随HDMI1.4版一起推出。

5.HDMIE型接口连接器

E型HDMI接口连接器适用于汽车应用。此连接器随HDMI1.4版一起推出。为了防止E型HDMI接口连接器出现松动，它包含一个锁定片和一个外壳，有助于防止灰尘和湿气进入。

读完上文之后，您对于HDMI接口连接器的类型有哪些应该非常清楚了吧，更多HDMI接口连接器相关的专业知识，仁昊运营团队会继续编辑整理发布在资讯频道与您分享。各种不同类型的HDMI接口可以确保HDMI标准成功运用在各个不同的领域，并满足不同客户的要求，因此有着这么多不同种类的HDMI接口是非常有意义的。如需采购HDMI连接器相关产品，可直接拨打我们的免费热线电话：400-6263-698，专业工程师免费为您答疑解惑。
