来来来，快速认识视频信号连接器种类及用途！

当下的时代，消费类设备是非常常见的产品，但是面对这些熟悉的电子设备，你可知道它是由一个个小小的零件组件，而在这些小小的零件组成中，就有一个不得不说的——那便是视频信号连接器。视频信号连接器在电子设备中经常被使用到，那么你知道的视频信号连接器产品有哪些种类呢?下面仁昊伟业科技工程师将为您详细介绍一下视频信号连接器都包含了哪些产品种类以及它们的用途。

1.RCA插头和插孔连接器

RCA产品是消费电子设备中非常普及的类型之一，用于复合视频和分量视频以及数字和模拟音频。随着连接器市场的发展，它可能已经不是一款最好的连接器了，但设备制造商依然还在用着它。设备上以黄色编码的RCA插孔通常是复合视频输入或输出，如果您在背面板上有一个标有“视频”或类似名称的RCA插孔，则几乎可以肯定是复合型的。而分量视频通常由三个RCA连接代表，这些RCA连接分别用颜色(绿色)(Y)或蓝色(Pb)和红色(Pr)编码。RGBHV通常将用颜色编码为红色，绿色，蓝色，黄色(水平同步)和白色(垂直同步)。某些设备将同时具有RGBHV和Y / Pb / Pr的标签，这表示该设备能够使用全部五个或仅三个连接来支持RGBHV或Y / Pb / Pr。

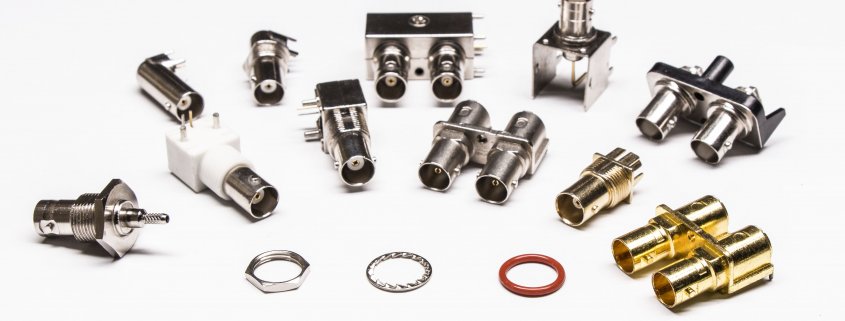

2. BNC插头和插孔连接器

BNC是标准的视频信号传输连接器产品之一，主要用于高端消费电子设备中，标记方式与RCA相似，表示复合视频(一个连接)，Y / C s视频(两个连接)，Y / Pb / Pr(三个连接)或RGB的一种形式或另一种形式。根据仁昊厂商工程师多年的从业经验来看，bnc产品最让人们容易混淆的地方，是公母的区分。因为不管是公连接器，还是母连接器中心看起来都像针，可仔细辨别，便能明白母BNC的“针”实际上是公针的插座，面板安装的BNC永远是母头插孔，电缆安装的BNC几乎总是公头的，但还是有例外，例如分线适配器。

3. F型连接器

F型接头产品通常用于天线和有线电视连接的旋入式连接，它很少用在射频同轴之外的用途，值得注意的是它们一般被用作某些激光磁盘播放器上的数字音频连接器。

4. 4针微型DIN插头连接器

消费电子设备上最为常见的s-video插头是四针mini-DIN插头连接器，直白的说，它是视频型号传输的绝佳之选。它极有可能在极小的敦促下自行拔出电源，其外形小巧，要求使用细小的视频电缆以允许两个同轴电缆进入电缆入口孔，它还具有易于识别的优点。

5. HD15 / mini D-Sub15 / VGA接口

随着市场需求的变化，消费类设备对于15针连接器的使用将会越来越多。它的名称与引脚的名称差不多。这个名称是大多数PC电脑显示器使用的插头，因此通常被称为“VGA”插头。但是，由于VGA是RGBHV类型的视频信号，因此这种用法有点令人困惑。此插头不仅用于RGBHV，而且用于RGBS，RGB绿同步和Y / Pb / Pr分量视频。

6. DVI连接器

在DVI连接器的种类当中，最为重要的是DVI-I和DVI-D。两者之间的区别在于，DVI-I连接器的一端具有额外的引脚，用于承载大多数模拟视频信号。DVI-I电缆可同时用于数字或模拟引脚，因此可用于数字或模拟信号，但是被设计为可插入DVI-D插头的DVI-D插座通常将没有足够的空间放置DVI-I插头上的模拟引脚。因此，重要的是要确保您购买的电缆能够真正插入您拥有的设备。

读完上文之后，您对于视频信号连接器有哪些种类及用途应该清楚了吧，更多视频信号连接器相关的专业知识，仁昊运营团队会继续编辑整理发布在资讯频道与您分享。文中提到的RCA连接器、BNC连接器、F型连接器、DIN插头、HD15 / mini D-Sub15 / VGA接口、DVI连接器仁昊均可定制生产，有需要的用户可以直接拨打我们的热线电话400-6263-698进行咨询。深圳市仁昊伟业科技电子有限公司，成立于2005年5月，专业研发、生产、销售BNC，TNC，N，UHF，F，PAL，RCA，SOLDERLESS，FME，SMA，SMB，SSMB，SMZ(BT43)，MCX，MMCX，1.6-5.6和1.0-2.3，同轴系列，线对板连接器、太阳能光电连接器、射频同轴连接器、M系列连接器、工业计算机与外围设备接线端子和电缆组件。仁昊连接器厂家，优质服务，在线下单，闪电发货，快速又放心!在这里郑重承诺每一位客户，本平台供应的所有连接器产品均通过了ISO认证，一年内免费质保，交期速度快，售后服务完善，联系电话：400-6263-698。
