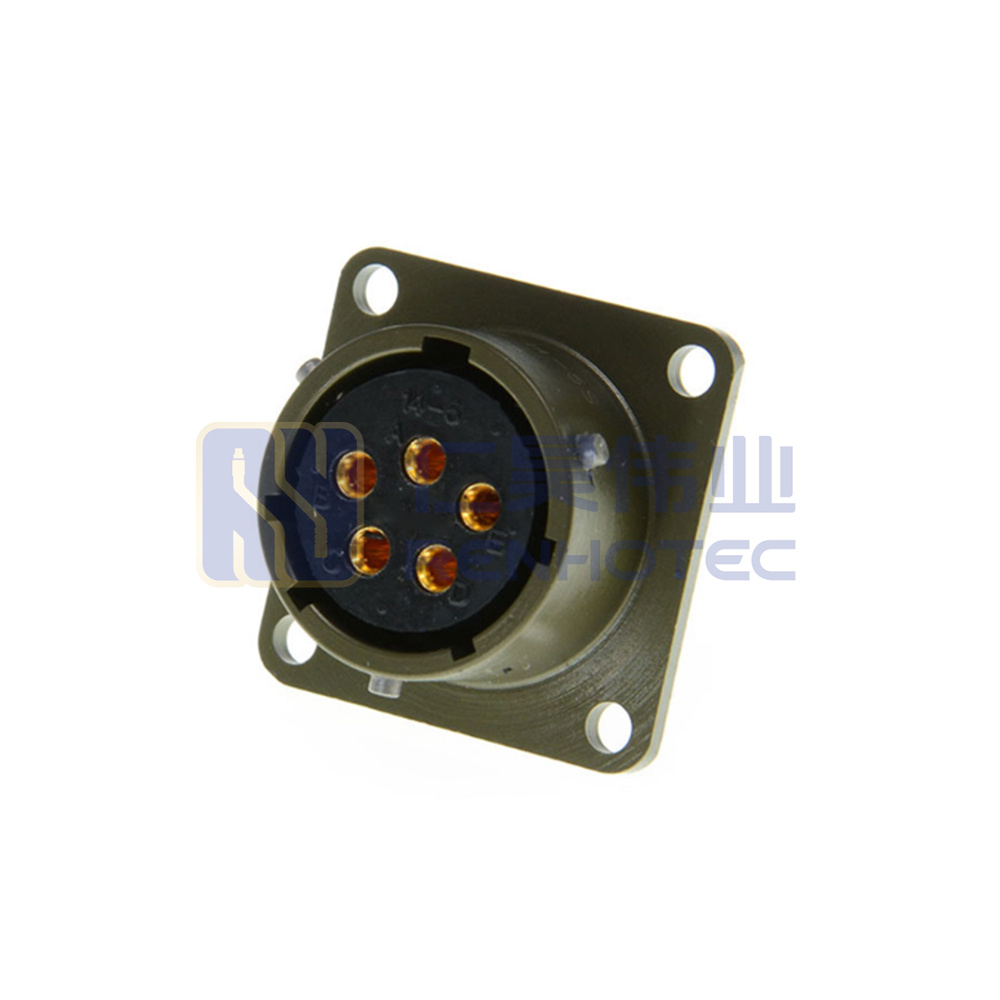

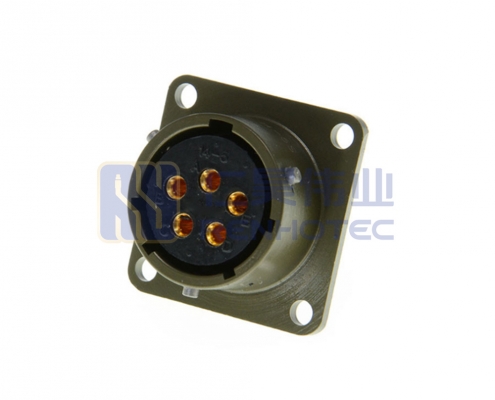

MS3112E14-5S连接器5芯方形法兰母针插座14号壳体

料号：MS3112E14-5S/PT02E-14-5S
标签：26482连接器、方形法兰、插座、母针、直式、面板安装、14号壳体
针数：5芯
额定电流：22A
安装类型：面板安装/线缆安装
目录下载：仁昊伟业-MIL-DTL-26482系列目录册.pdf

产品特点：

  • 所有产品均适用于一般用途，采用护孔环和夹具设计实现环境密封。

  • 工作温度为-55°C至+125°C；海平面时工作电压为1000 VAC（RMS）

  • 引脚和插座触点由低损耗铜合金加工而成，并镀金，以消除触点腐蚀并提供无限的保质期。

  • 所有这些都有弹性插件，提供高介电强度和防潮层。

  • 款式中提供各种外壳饰面（包括无镉）和各种后端配件。

外壳类型 MS3110(PT00) / MS3111(PT01) / MS3112(PT02)/MS3114(PT07) / MS3116(PT06) / MS3119(PTB)
连接器类型 插头/插座
针位数量 2 / 3 / 4 / 5 / 6 / 8 / 10 / 11 / 12 / 14 / 15 / 16 / 18 / 19 / 26 / 32 / 41针
方位 直
外壳尺寸 8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24
安装类型 电缆安装/面板安装
安装特征 法兰/隔板

材料

外壳材料 铝
外壳电镀 镀锌/橄榄绿铬酸盐钝化
接触材料 铜合金
触点电镀 镀金
绝缘材料 合成橡胶

电气性能

额定电压 600V / 1000V / 850VDC / 1275VDC
额定电流 7.5A / 22A / 23A
绝缘电阻 ≥ 5000 MQ至25 °c，最大65% 小时。
IP等级 IP67
机械操作 > 500交配周期
环境温度 -65 ℃ 至 + 175 ℃
