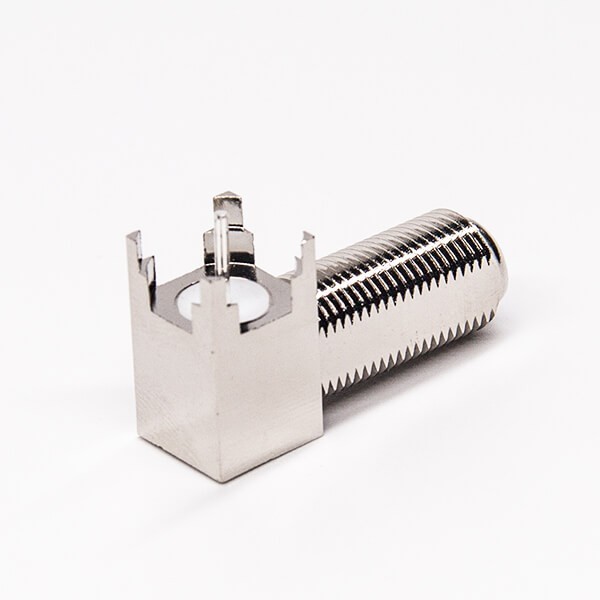

射频pcb连接器F头弯式穿墙式PCB板端
料号:RHT-611-0001
标签:f连接器,pcb板,母头,75欧,穿墙,弯式
产品特点:
产品规格
阻抗 | 75ohm |
频率范围 | 0~3 GHz |
电压驻波比 | 直式 ≦ 1.2max / 弯式≦ 1.3max |
耐电压:1500 V rms | 500 V rms |
工作电压 | |
中心接触电阻 | ≦ 10 mΩ (Milliohms max.) |
外接触电阻 | ≦ 5 mΩ (Milliohms max.) |
绝缘电阻 | ≧1000 mΩ (Milliohms min.) |
射频泄漏 | -100dB min @1GHz |
耦合方式/td> | 3/8-32 螺纹连接 |
保持力 | 20 lbs min. |
机械寿命 | 大于500次 |
环境温度 | -40°C ~ +60°C |
注释:具体规格参考图纸
部件 | 材料 | 表面处理 |
Body | Brass | Nickel |
Insulator | Pa66 | White |

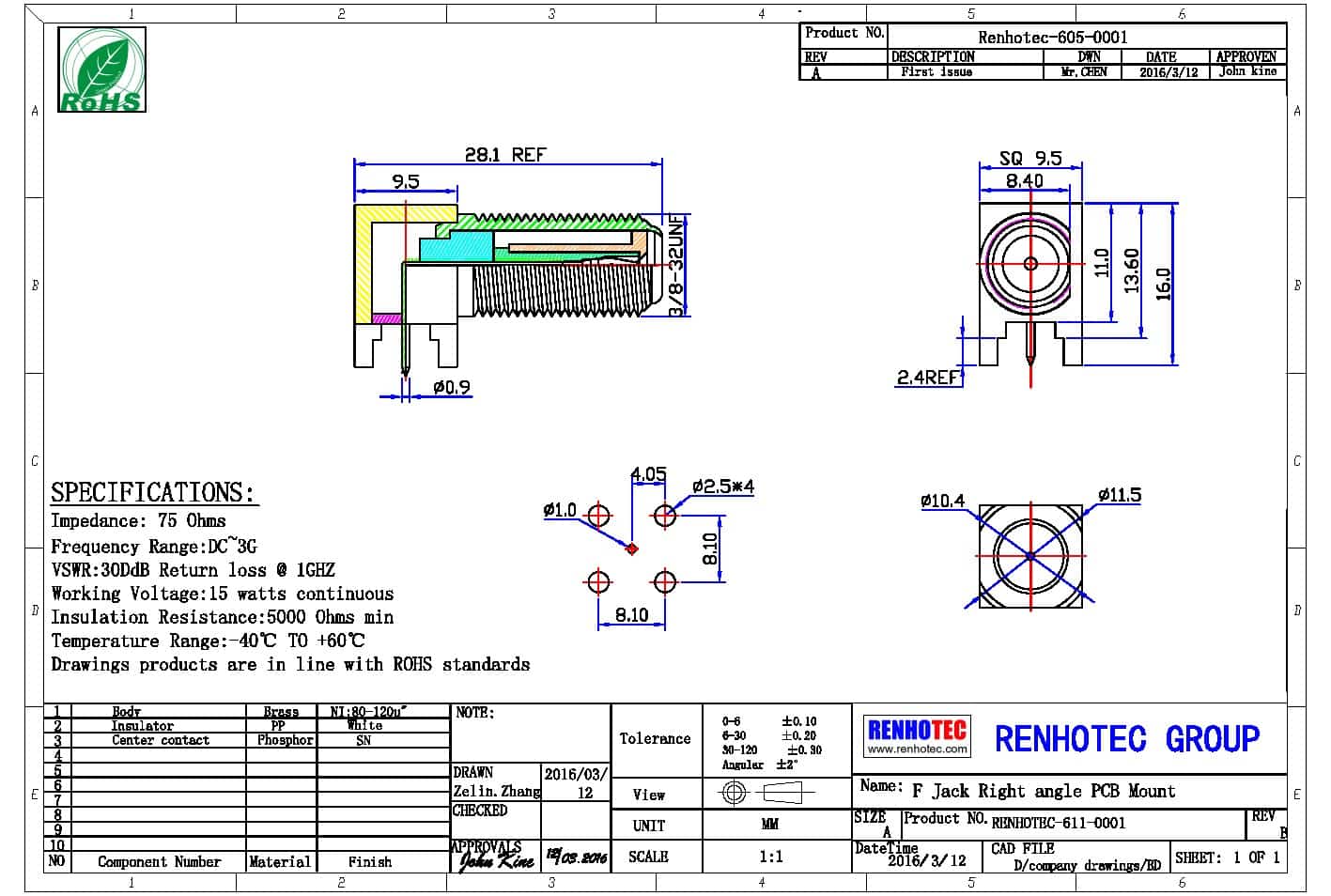

产品图纸
包装与运输
