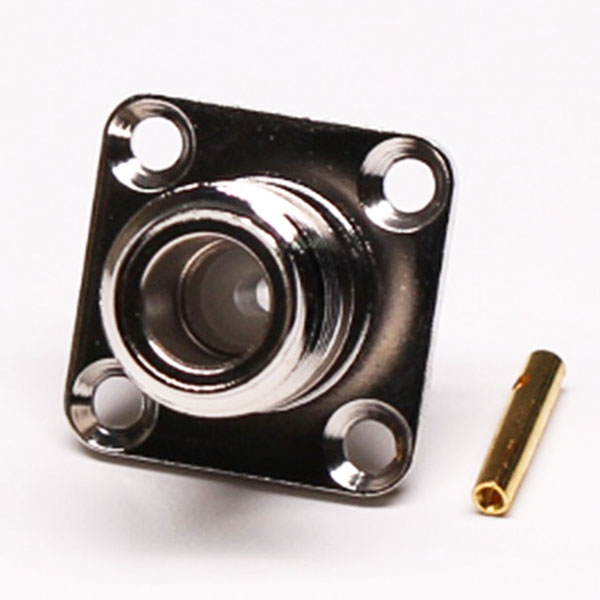

法兰N型射频接头直式母头四孔法兰压接式接同轴线缆
料号:RHT-614-0232
标签:N型连接器,直式,母头,四孔法兰,压接式,同轴线缆
产品特点：
产品规格
| 阻抗 | 50 ohm |
| 频率范围 | 0~6 GHz |
| 电压驻波比 | 直式 ≦ 1.3max / 弯式≦ 1.5max |
| 耐电压：1500 V rms | 2500 V rms |
| 工作电压 | 1000 V rms |
| 中心接触电阻 | ≦ 1.0 mΩ (Milliohms max.) |
| 外接触电阻 | ≦0.2mΩ (Milliohms max.) |
| 绝缘电阻 | ≧5*10³ mΩ (Milliohms min.) |
| 耦合方式 | 5/8-24螺纹 |
| 保持力 | 6 lbs min. |
| 连接螺母扭矩 | 30 in-lbs. min. |
| 机械寿命 | 大于500次（使用铍铜接触件时） |
| 环境温度 | -55°C ~ +155°C ( PE线缆-40°C ~ +85°C ) |
| 振动 | MIL-STD-202 Meth.204 |
| 耐腐蚀性 | MIL-STD-202 Meth. 101 |
注释：具体规格参考图纸
| 部件 | 材料 | 表面处理 |
| 主体 | Brass | Nickel Plated |
| 中心针 | Brass | Gold |
| 绝缘子 | PTFE | Natural |

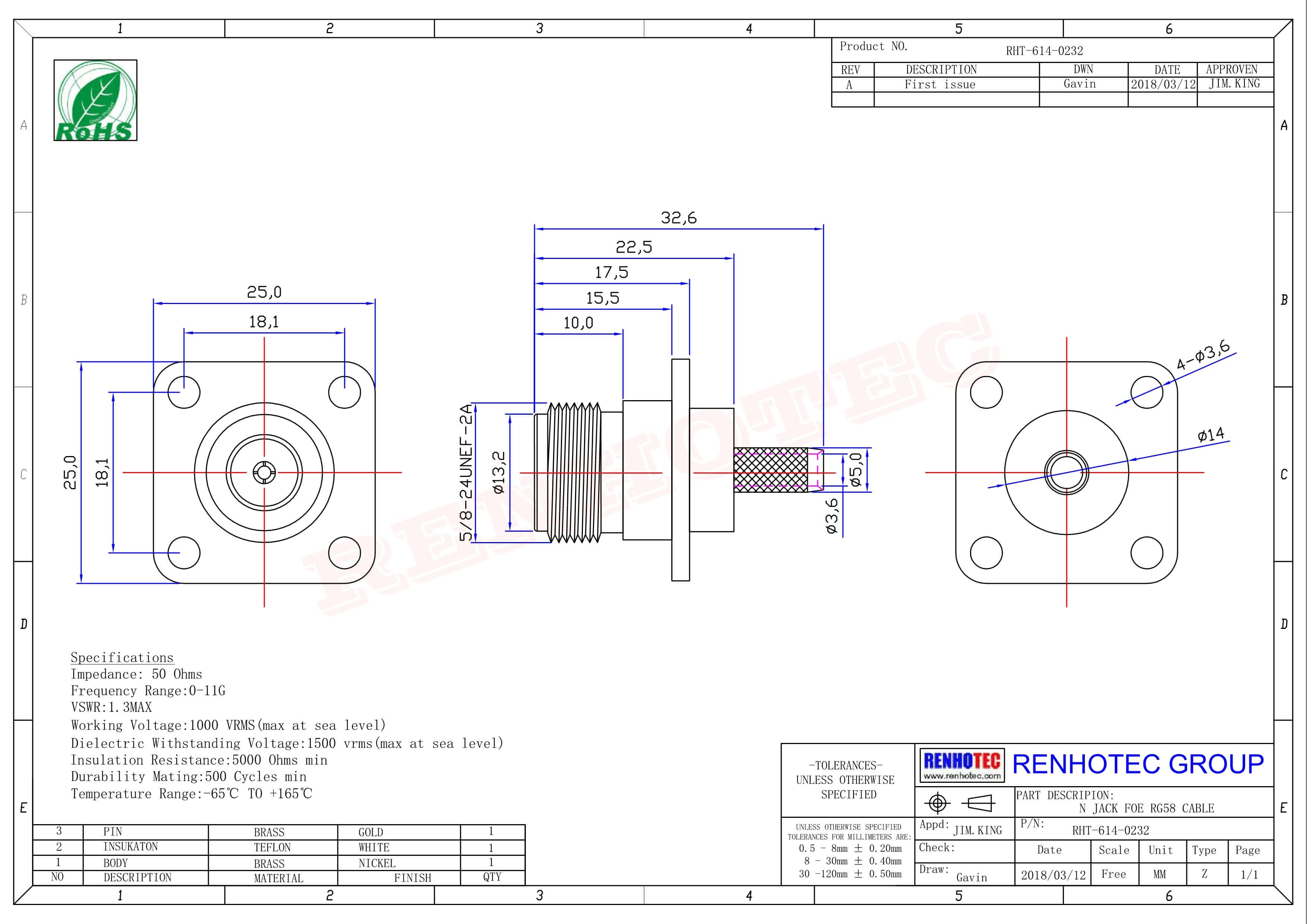

产品图纸
包装与运输
