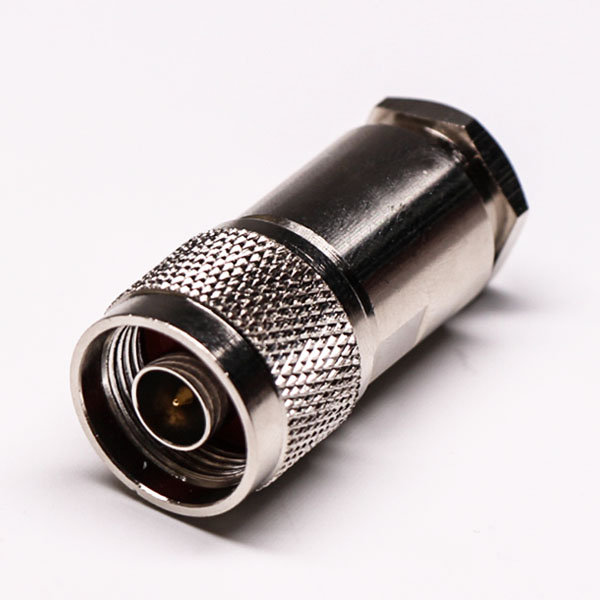

N型射频连接器直式公头螺母锁紧接线

N型射频连接器直式公头螺母锁紧接线


料号:RHT-614-0237
标签:N型连接器,直式,公头,螺母锁紧,射频同轴

产品特点:

  • 高性能连接器,频率范围达0到11GHz,阻抗50欧姆;

  • 螺纹连接结构,保证产品在振动环境使用时的耐久性和稳定性;

  • 中型尺寸,可用于工防、工业或消费电子等领域;

  • 高质量原厂出货,30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。

阻抗 50 ohm
频率范围 0~6 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压:1500 V rms 2500 V rms
工作电压 1000 V rms
中心接触电阻 ≦ 1.0 mΩ (Milliohms max.)
外接触电阻 ≦0.2mΩ (Milliohms max.)
绝缘电阻 ≧5*10³ mΩ (Milliohms min.)
耦合方式 5/8-24螺纹
保持力 6 lbs min.
连接螺母扭矩 30 in-lbs. min.
机械寿命 大于500次(使用铍铜接触件时)
环境温度 -55°C ~ +155°C ( PE线缆-40°C ~ +85°C )
振动 MIL-STD-202 Meth.204
耐腐蚀性 MIL-STD-202 Meth. 101

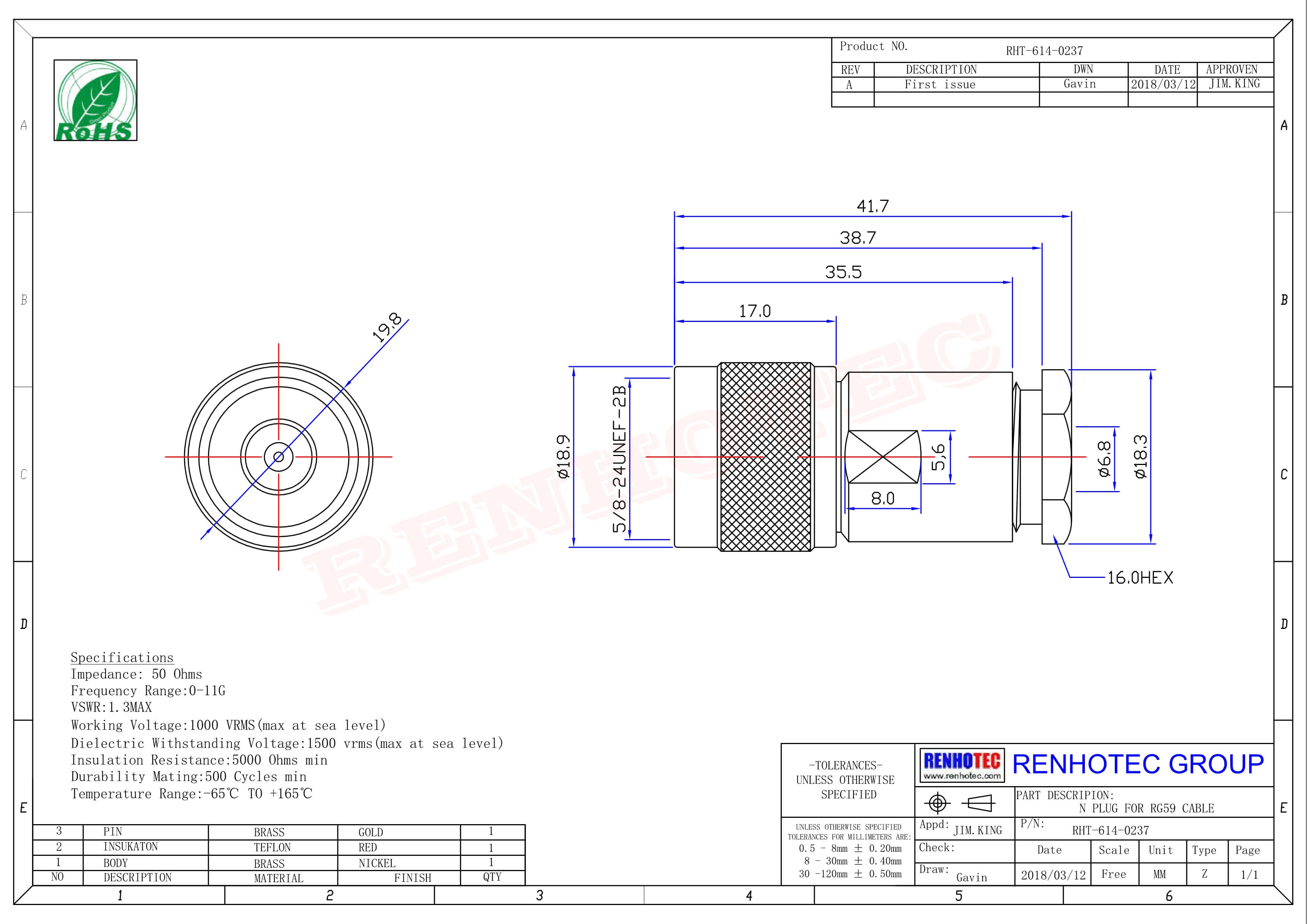

注释:具体规格参考图纸

部件 材料 表面处理
主体 Brass Nickel Plated
中心针 Brass Gold
绝缘子 PTFE Natural
