MCX连接器是一种推入式连接结构,外形小巧,连接方便快速的射频同轴连接器。MCX连接器的特性阻抗为50Ω和75Ω两种阻值。由于MCX连接器采用的是推入式连接方式,这就使得连接器的连接与分离非常迅速,缩短了连接器的安装时间。MCX连接器在频率达到 6GHz 时仍然具有良好的电性能,还可以适配包括半刚电缆和软电缆等多种电缆,连接可靠,寿命长。
仁昊伟业科技是国内专业的MCX接头、接口生产厂家,供应各种常见高性能MCX连接器,更多未列出MCX 连接器产品,请联系我们索取更详细资料。
- MCX依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
- MCX和具有相同尺寸中心针的绝缘体的SMB相比,尺寸减少30%甚至跟多,因此重量更轻,可用于更小空间;
- MCX推入式界面,非常适合快速插拔使用,方便快捷;
- MCX头高性价比,出色的宽频性能和低反射率,使用性能稳定;

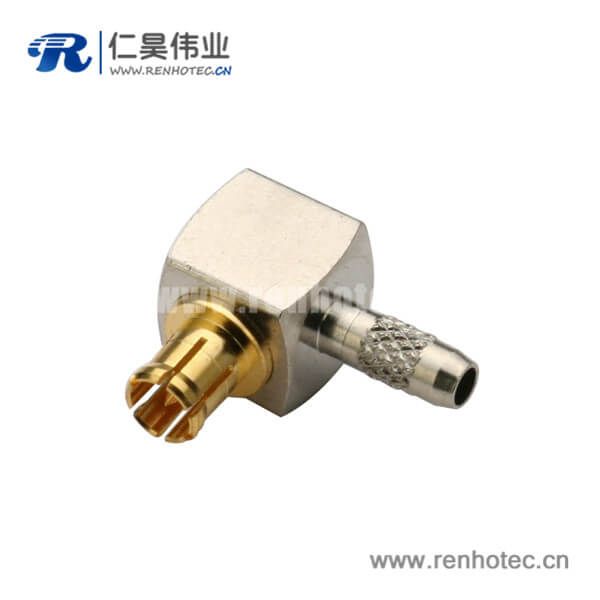

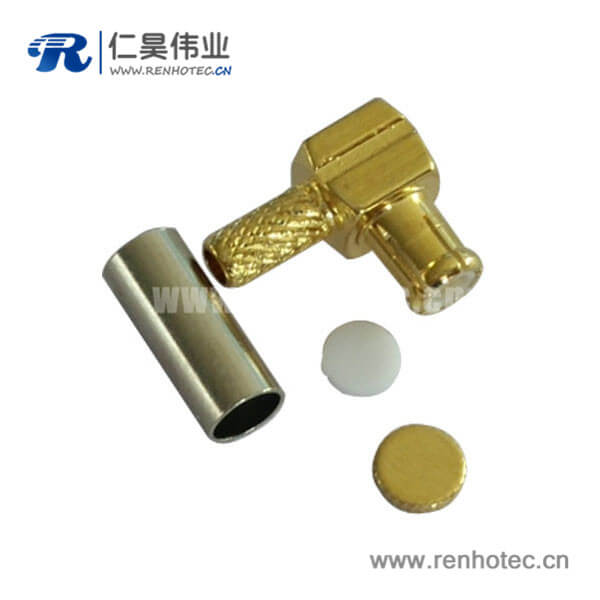

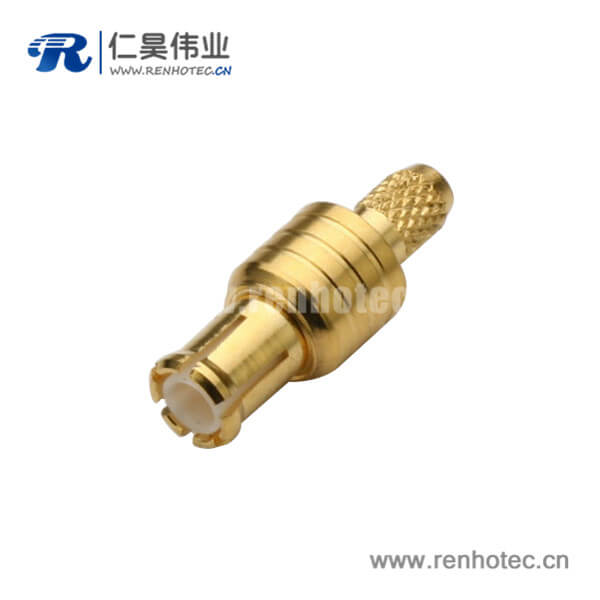

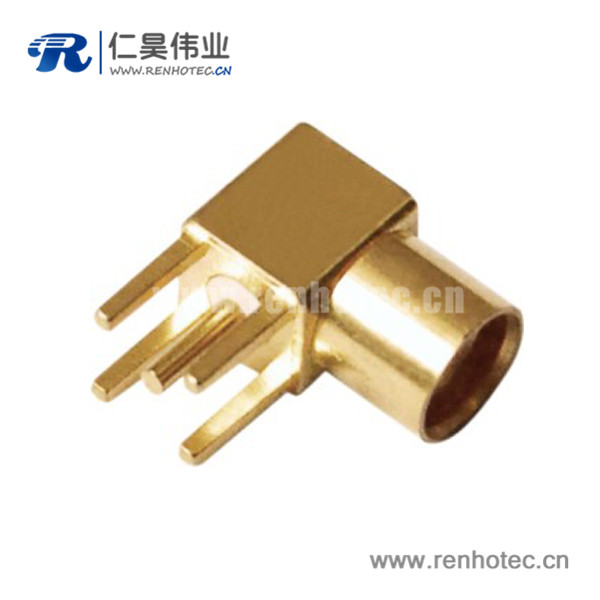

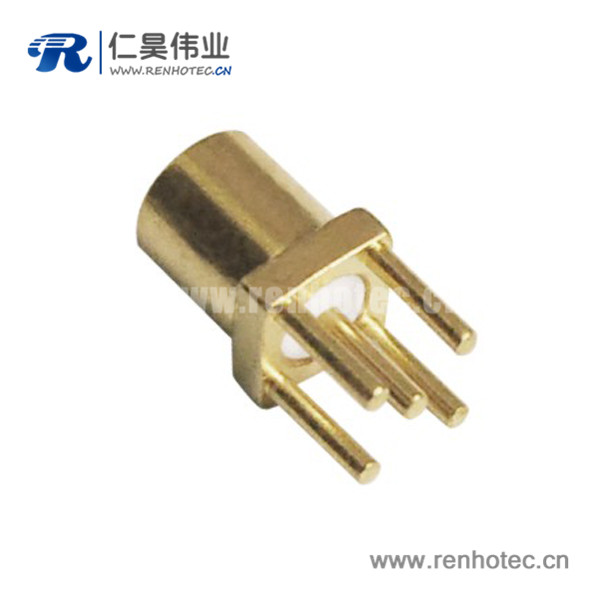

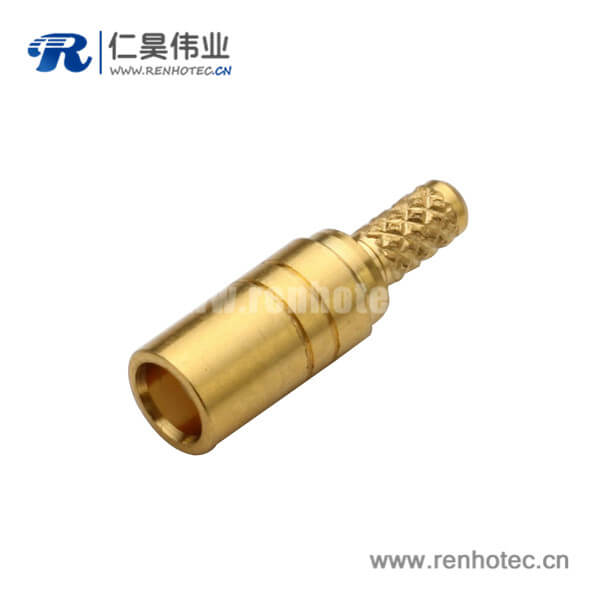

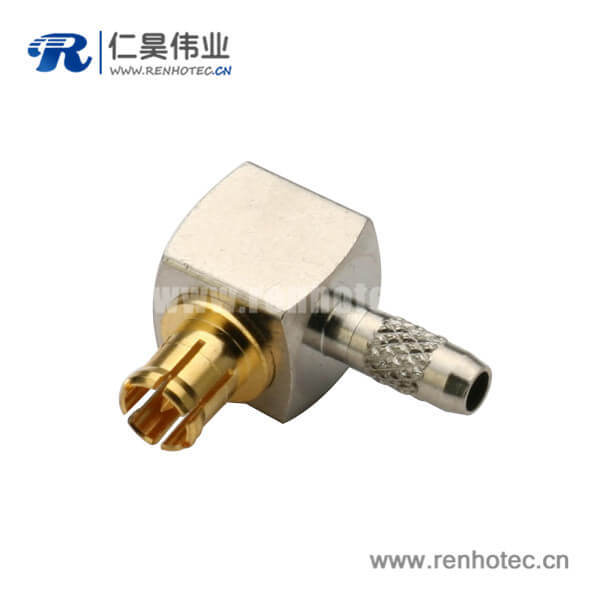

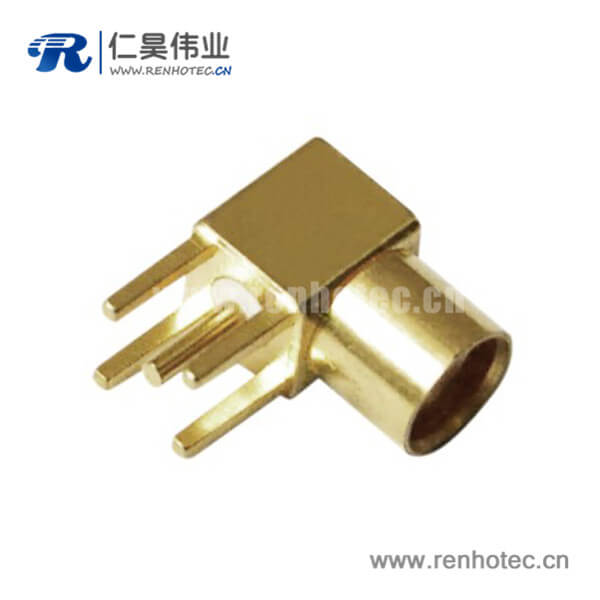

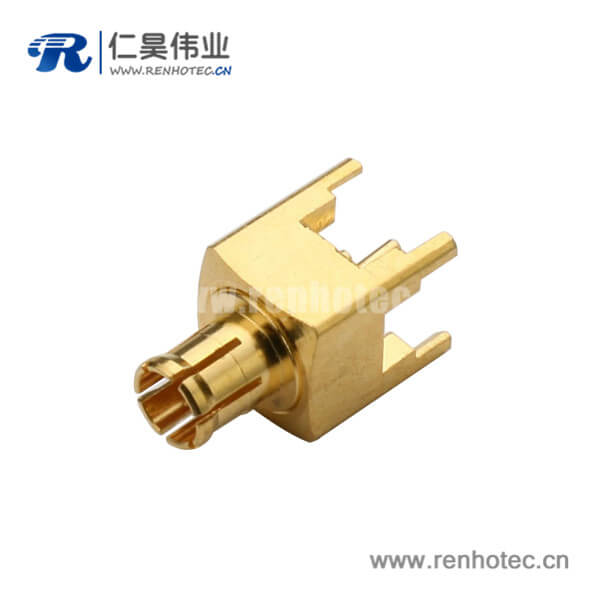

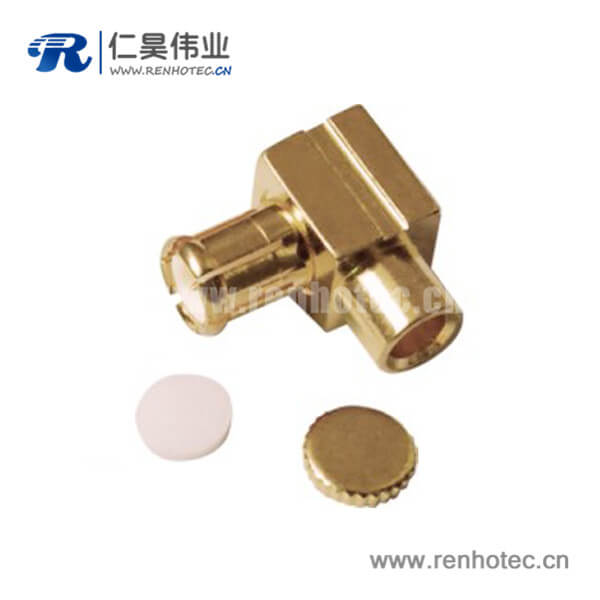

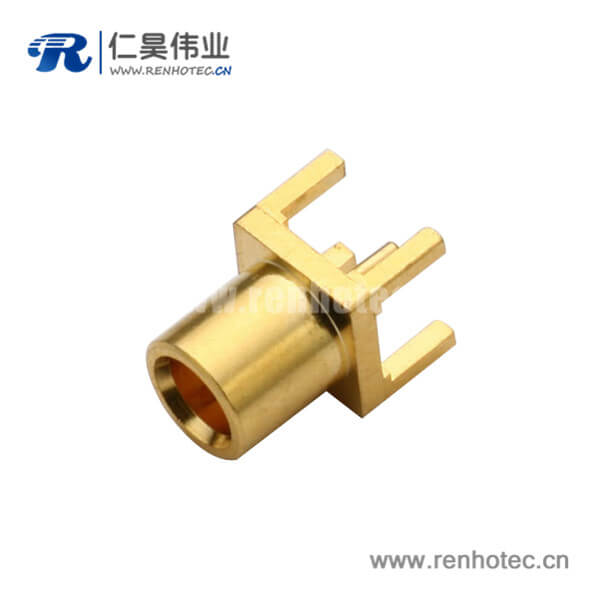

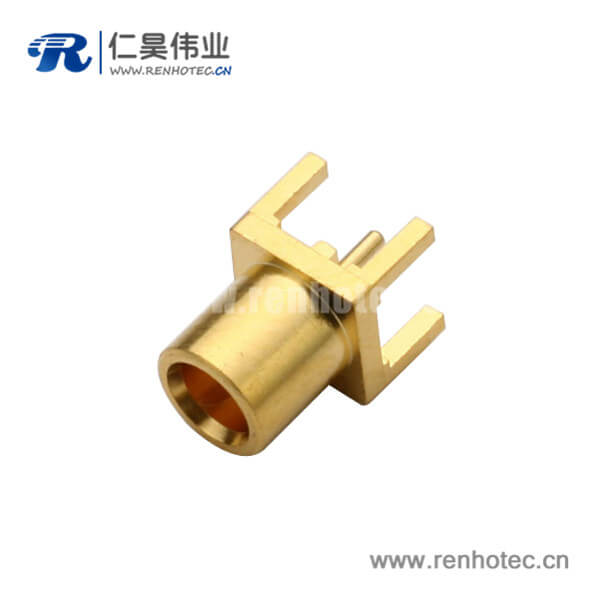

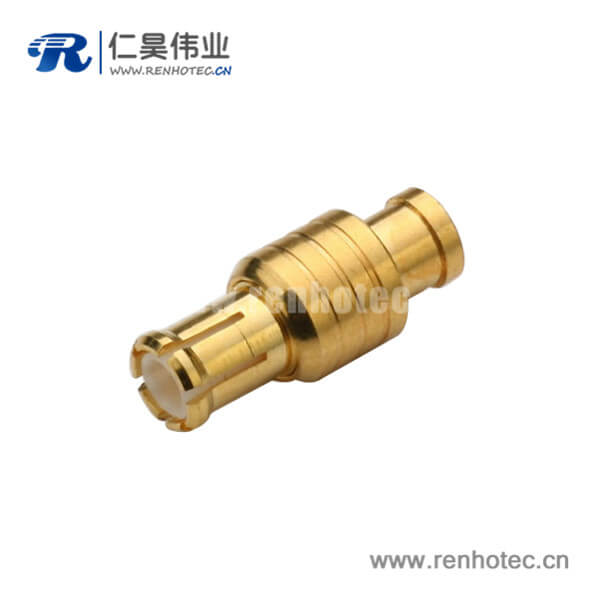

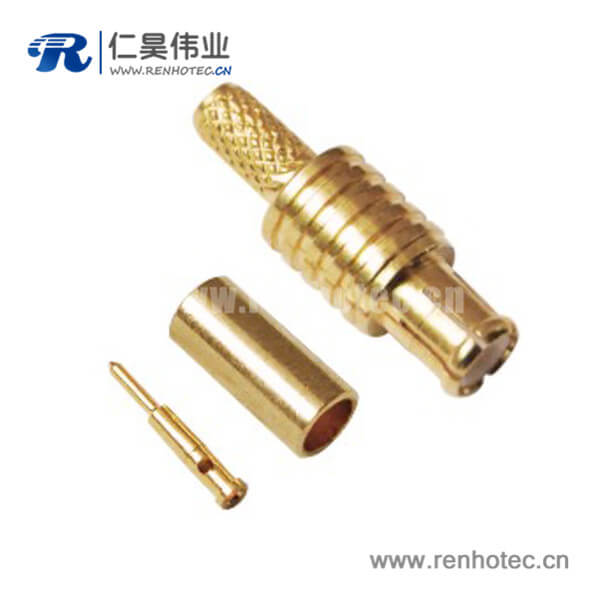

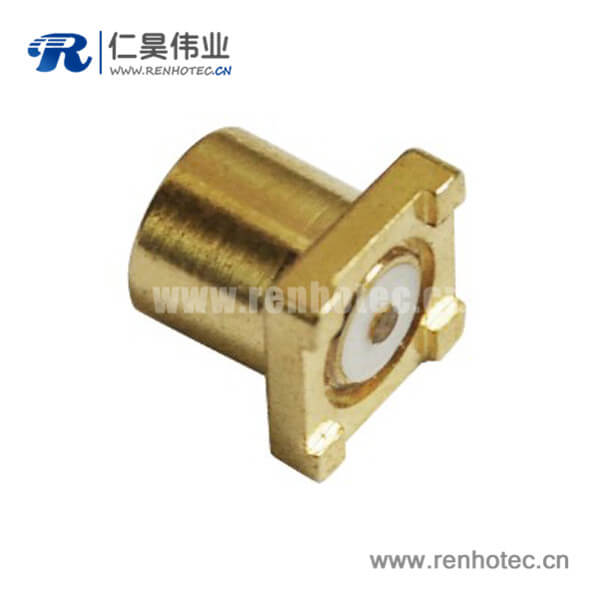

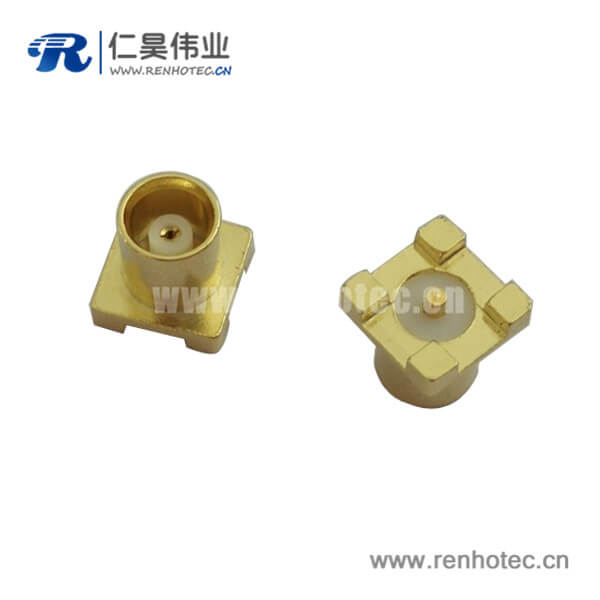

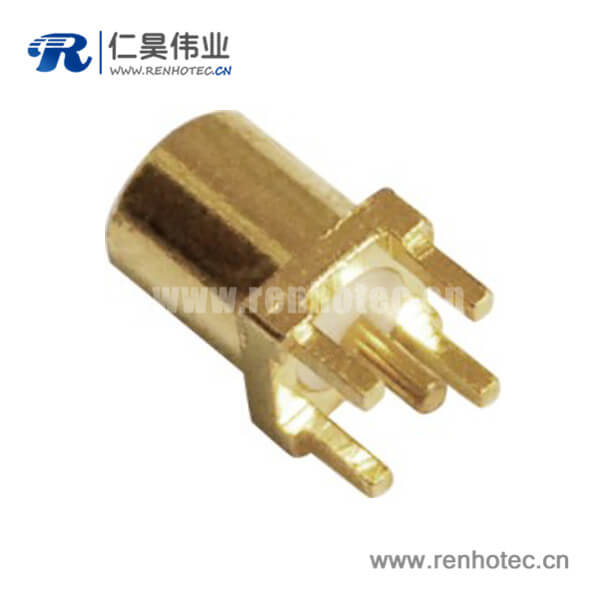

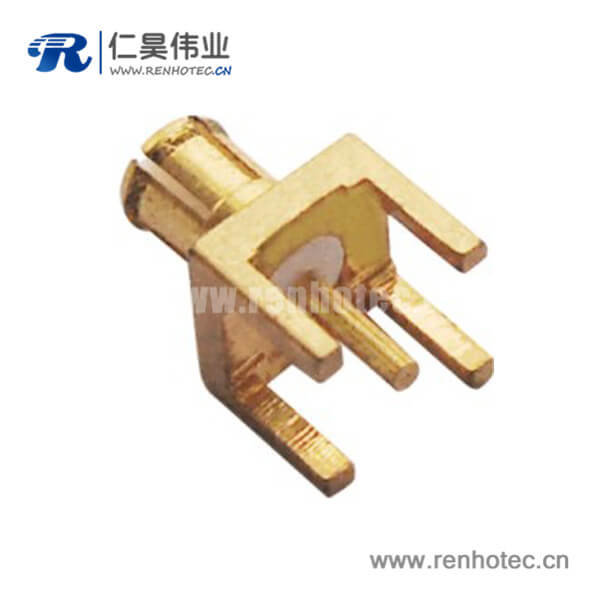

MCX连接器产品展示

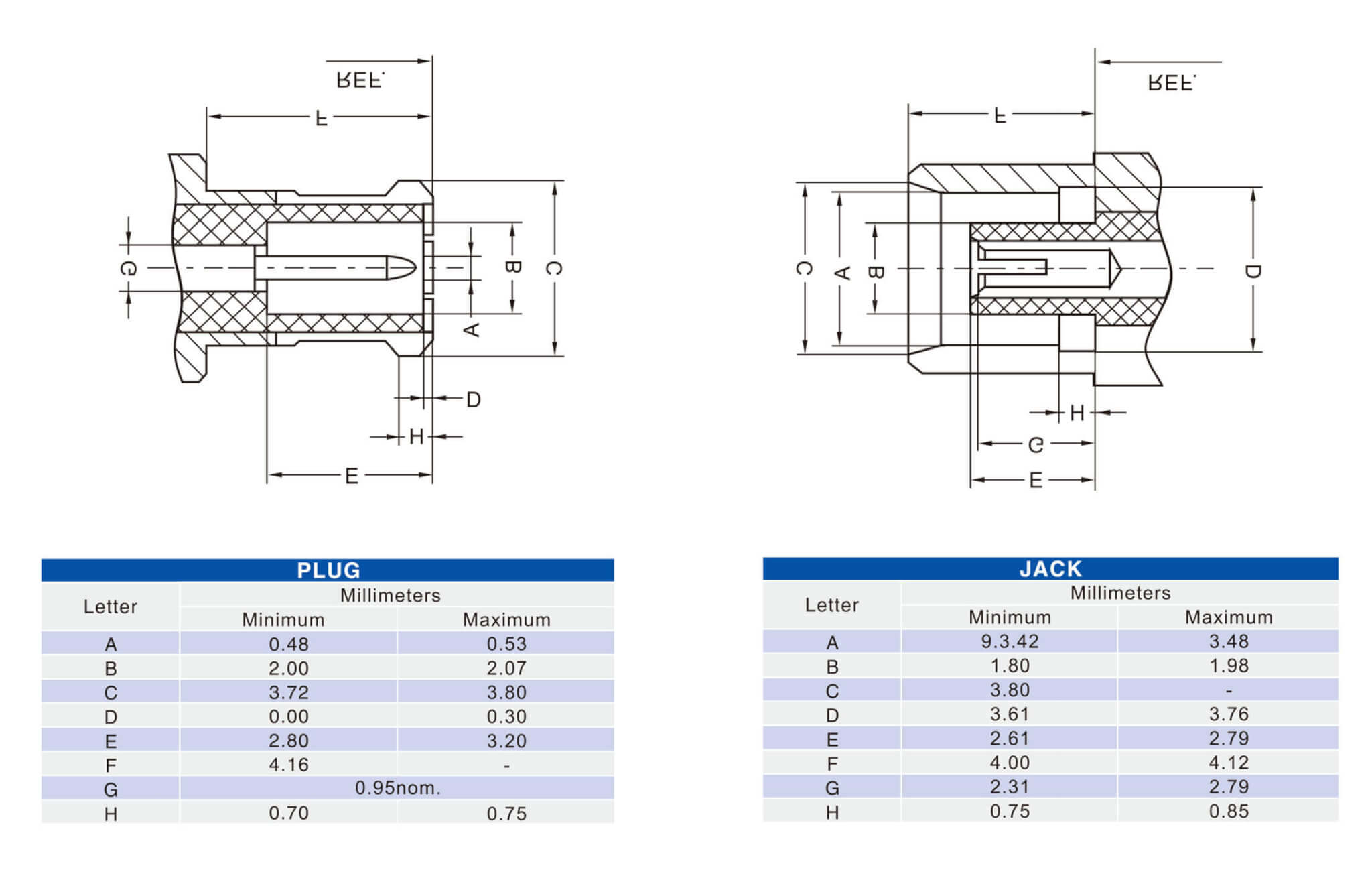

MCX 连接器产品界面
MCX连接器技术性能&规格参数
MCX接头电气性能
- 阻抗:50 ohm
- 频率范围:0~6 GHz
- 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压:1000 V rms
- 工作电压:335 V rms
- 中心接触电阻: ≦ 5.0 mΩ (Milliohms max.)
- 外接触电阻:≦ 1.0 mΩ (Milliohms max.)
- 绝缘电阻:≧ 1000 mΩ
MCX接头机械性能
- 耦合方式:推入式
- 保持力:4 lbs min.
- 配接耐久性:大于500次 (使用铍铜中心针时)
MCX接头环境性能
- 温度范围:Teflon -65°C ~ +155°C
- 振动:MIL-STD-202 Meth.204
- 抗腐蚀性:MIL-STD-202 Meth. 101
MCX连接器市场情况
随着消费电子、汽车电子、通信终端市场的快速增长以及全球 mcx连接器生产能力不断向亚洲及中国转移,亚洲已成为 mcx连接器市场最有发展潜力的地方,而中国将成为全球 mcx连接器增长最快和容量最大的市场。据估计,未来中国 mcx连接器市场的成长速度将继续超过全球平均水平,未来5年内,中国 mcx连接器的市场规模年均增速将达到15[%],到2010年,中国的 mcx连接器市场容量将达257亿元。
mcx连接器的主要配套领域有交通、通信、网络、IT、医疗、家电等,配套领域产品技术水平的快速发展及其市场的快速增长,强有力地牵引着 mcx连接器技术的发展。 mcx连接器已发展成为产品种类齐全、品种规格丰富、结构型式多样、专业方向细分、行业特征明显、标准体系规范的系列化和专业化的产品。 总体上看, mcx连接器技术的发展呈现出如下特点:信号传输的高速化和数字化、各类信号传输的集成化、产品体积的小型化微型化、产品的低成本化、接触件端接方式表贴化、模块组合化、插拔的便捷化等等。以上技术代表了 mcx连接器技术的发展方向,但需要说明的是:以上技术并不是所有 mcx连接器都必需的,不同配套领域和不同使用环境的 mcx连接器,对以上技术的需求点是完全不一样的。
