SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。主要应用于航天和工防：手持现场设备、仪表，医疗：仪表，商用汽车：蓝牙、GPS，通讯、电信：基站，数据、通信：WIFI网络、无线城域网（WiMAX），工业：主动/被动组件， 仪表，机器对机器通信。
仁昊伟业是专业sma接头、sma接口、SMA连接器生产厂家，各种规格SMA连接器，更多未列出SMA产品，可向我们的在线客服索取。
- SMA接头高性能电子连接器，最高可达18GHz，低反射；
- SMA接头螺纹型锁紧方式保证产品的损耗和高安全性，设计紧凑；
- SMA接头小尺寸接头适用于更小的安装空间和更广泛的应用场景；
SMA系列产品展示

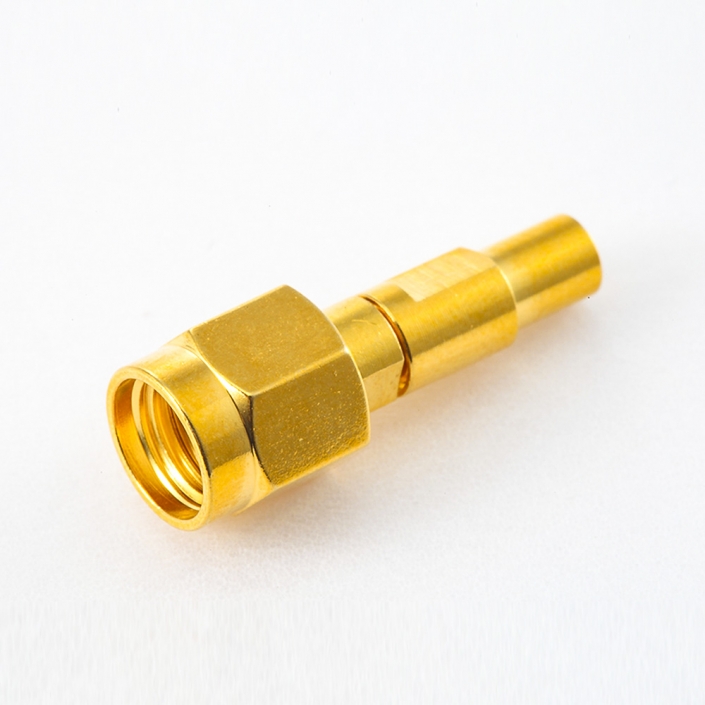

焊接型SMA连接器公头直式用于半柔性/半刚性-047

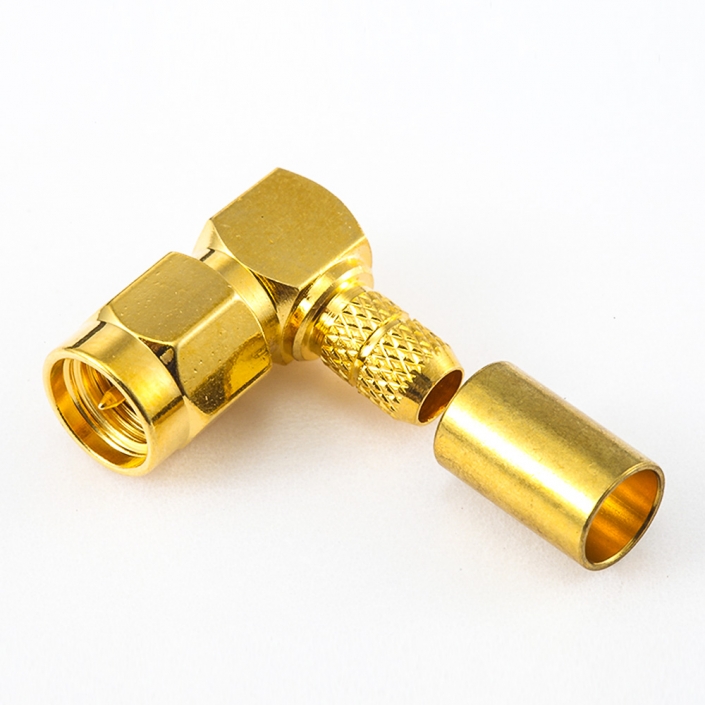

RG58 / RG142 / SYV50-3公头SMA连接器弯式压接
SMA连接器公头直式开天窗压接式forRG178 / 1.45MM

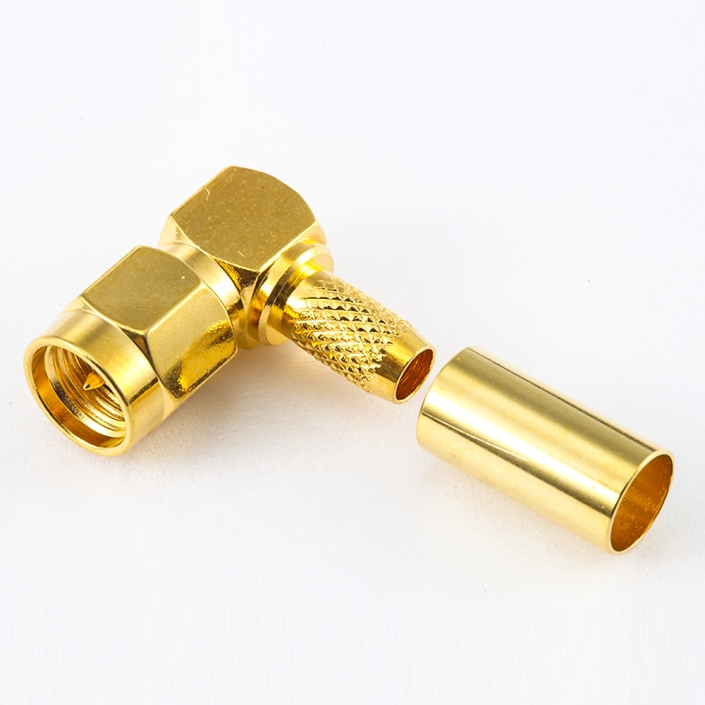

SMA压接连接器RG58 / RG142 / SYV50-3公头弯式用于接线
SMA连接器公头弯式开天窗压接式器用于RG178 / 1.45MM

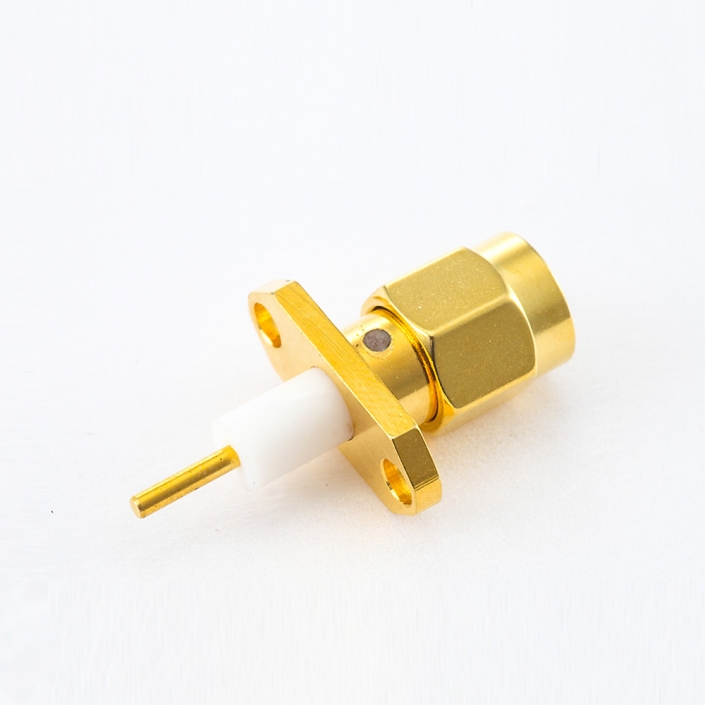

面板安装SMA连接器公头直式2孔法兰PCB安装焊板
SMA公头连接器直式压接用于4D-FB / LMR240接线
SMA压接用于SYV50-5接线连接器公头弯式
SMA公头连接器直式压接用于3D-FB / LMR200接线
用于RG174 / RG316 / LMR100SMA直式连接器开天窗焊接式
用于3D-FB / LMR200SMA连接器公头直式压接
SMA公头用连接器弯式压接用于RG223
SMA接线插头弯式线螺母锁紧用于RG174 / RG316 / LMR100
射频连接器SMA公头弯式半柔/半刚-2 焊接
SMA连接器公头弯式焊接用于半柔/半刚性-5
SMA公头直式半柔/半刚性-2 焊接
半柔/半刚性-5公头射频连接器SMA直式焊接
用于5D-FB / LMR300接线SMA公头弯式焊接头
焊接SMA连接器公头接半刚性-086线材
SYV50-5接线用SMA连接器公头型直式压接
sma连接器产品界面
SMA接头性能展示
SMA接头电气性能
- 阻抗： 50 ohm
- 频率范围：0~6 GHz
- 电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- 耐电压：接RG142，RG405线缆时为1000 V rms
接RG316，RG402线缆时为750 V rms
接RG142，RG405线缆时为500 V rms - 工作电压：接RG142，RG405线缆时为500 V rms
接RG316，RG402线缆时为375 V rms
接RG142，RG405线缆时为170 V rms - 中心接触电阻：≦ 6.0mΩ (Milliohms max.)
- 外接触电阻：≦ 2.0 mΩ (Milliohms max.)
- 绝缘电阻：≧ 5*10³ mΩ (Megohms min.)
SMA接头机械性能
- 耦合方式：1/4-36螺纹锁紧
- 保持力：15 lbs min.
- 连接螺母扭矩： 30 in-lbs. min.
- 配接耐久性：大于500次 （使用铍铜接触件时）
SMA接头环境性能
- 温度范围：-65°C ~ +165°C
- 振动：MIL-STD-202 Meth.204
- 抗腐蚀性：MIL-STD-202 Meth. 101
SMA连接器应用范围
5G通讯
基站设备
GPS
PC/LAN
天线
仪器仪表
