TNC连接器连接器是BNC连接器的螺纹版本，英文全称是Thread Neill-Concelman（螺纹连接器）。TNC系列产品是按照工防MIL-C-39012研制生产的一种有螺纹连接机构的中小功率连接器。它具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站，微波通讯、雷达、网络设备、天线支架，机器对机器通信、安防安保设备、检测设备等。
仁昊伟业是专业的射频TNC接头连接器制造商，供应各种型号TNC连接器产品，更多未列出TNC接头、TNC接口产品，请联系我们索取更详细资料。
- 螺纹版本的BNC接头，用于高振动环境，耐久性更好；
- TNC接头相对于BNC连接器，具有更高的性能，微波频率达0-11GHz， 阻抗为50ohm；
- TNC接头均达到MIL-C-39012标准，性价比更高，工厂直发，交货及时，品质保证。
TNC连接器产品展示

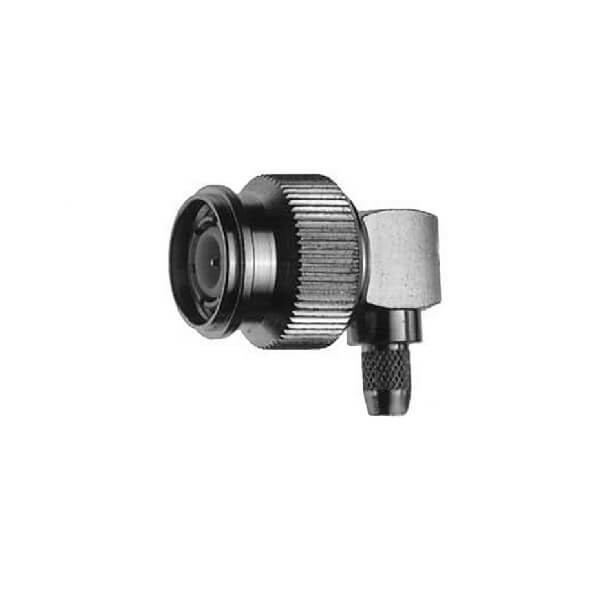

TNC直角公头50Ω电缆安装座RG141的TNC连接器压接端子

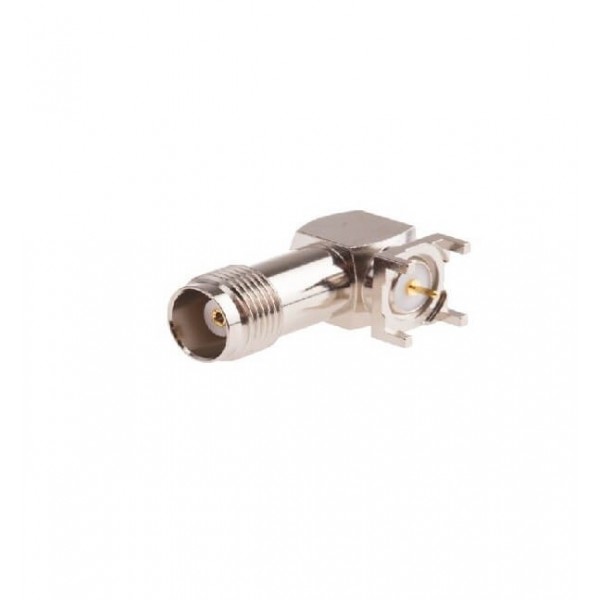

TNC连接器焊接直角母头50ΩPCB安装端子
TNC插头直式通50Ω电缆公头焊接端子适用于RG58 / U
TNC连接器压接端接反极极性直母50Ω隔板隔板配件
TNC母4孔法兰直型50Ω面板安装隔板连接器RG141
TNC连接器压接直式公头50Ω电缆安装端子反极性
TNC连接器4孔法兰母头直型50Ω面板安装隔板配件焊接端子
TNC直型母头50Ω隔板面板安装连接器锁接头端子
TNC插头公头直式通50Ω电缆安装TNC插头压接端子适用于RG174 / U
TNC连接器公头直50Ω电缆安装压接端子
TNC连接器压接直径50Ω电缆安装端接公头用于RG223 / U
TNC母头插座50Ω焊接用于面板安装
TNC插头压接直径50Ω电缆安装公端子 用于LMR400
TNC Male Plug直50Ω焊接锁接用于电缆

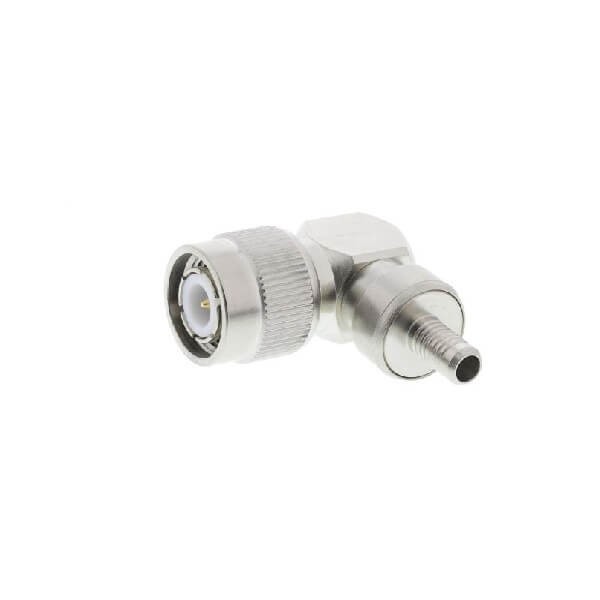

TNC公头弯曲90°50Ω压接接线
TNC公插头直式50ΩRG255线
TNC公头弯曲为90°50Ω用于电缆
TNC公弯角90°压接接线RG58
TNC 50欧姆RF同轴公压接插头连接器
TNC插座式母头焊接,用于面板安装
TNC连接器产品界面
TNC连接器技术性能&规格参数
TNC接头电气性能
- TNC接头阻抗： 50 ohm
- TNC接头频率范围：50 ohm为0~4GHz
- TNC接头电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- TNC接头耐电压：1500 V rms
- TNC接头工作电压：500 V rms
- TNC接头中心接触电阻：≦ 3.0 mΩ (Milliohms max.)
- TNC接头外接触电阻：≦ 2.0 mΩ (Milliohms max.)
- TNC接头绝缘电阻：≧5 × 10³mΩ (Milliohms min.)
TNC接头机械性能
- TNC接头耦合方式：7/16-28 螺纹连接
- TNC接头保持力：6 lbs min.
- TNC接头配接耐久性：≧500 次 （针对铍铜合金接触件）
TNC接头环境性能
- TNC接头温度范围：Teflon -5oC~+165oC / POM -40oC~+60oC
- TNC接头螺母锁定保持力：100 lbs. min.
- TNC接头振动：MIL-STD-202 Meth. 204
- TNC接头抗腐蚀性：MIL-STD-202 Meth. 101
