TNC连接器连接器是BNC连接器的螺纹版本，英文全称是Thread Neill-Concelman（螺纹连接器）。TNC系列产品是按照工防MIL-C-39012研制生产的一种有螺纹连接机构的中小功率连接器。它具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站，微波通讯、雷达、网络设备、天线支架，机器对机器通信、安防安保设备、检测设备等。
仁昊伟业是专业的射频TNC接头连接器制造商，供应各种型号TNC连接器产品，更多未列出TNC接头、TNC接口产品，请联系我们索取更详细资料。
- 螺纹版本的BNC接头，用于高振动环境，耐久性更好；
- TNC接头相对于BNC连接器，具有更高的性能，微波频率达0-11GHz， 阻抗为50ohm；
- TNC接头均达到MIL-C-39012标准，性价比更高，工厂直发，交货及时，品质保证。
TNC连接器产品展示

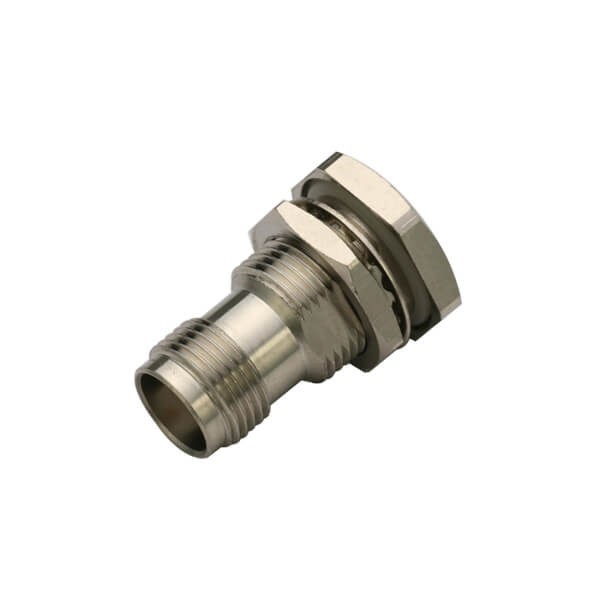

tnc直式穿墙母头面板安装接线RG400,142同轴连接器
接线RG316弯式压接公头 同轴线缆tnc连接器

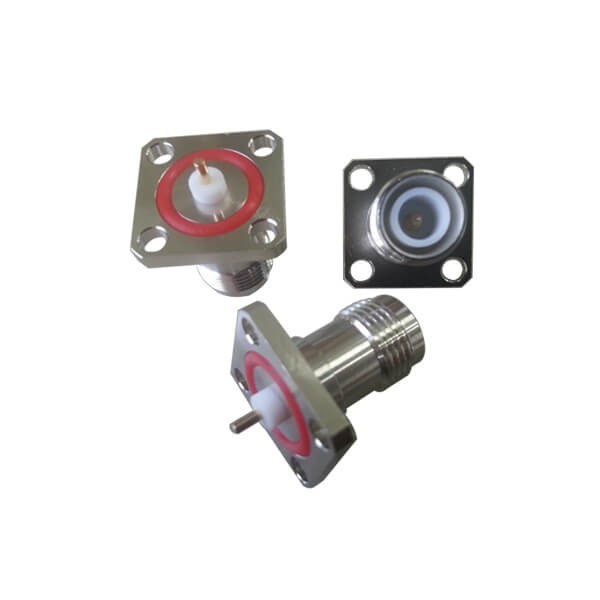

焊接直式公头tnc射频同轴连接器4孔方形法兰盘面板安装
tnc接口母头弯式压接同轴线缆rg316

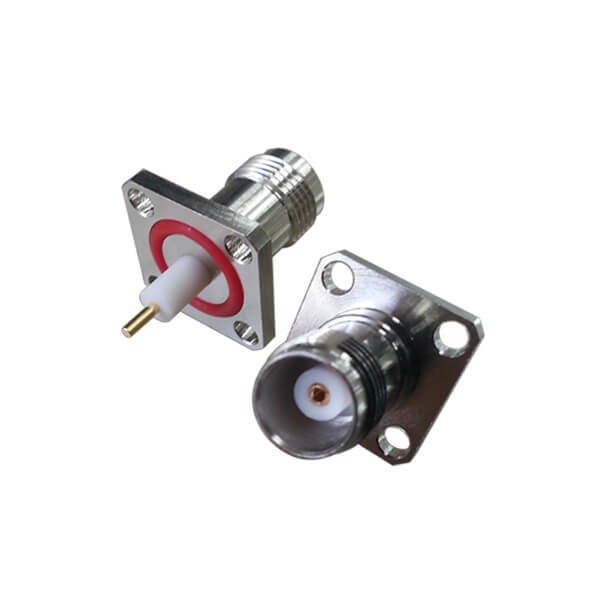

法兰式4孔方形面板安装tnc直式母头焊接连接器
tnc接头公头压接弯式 射频同轴rf接线rg316
直式焊接母头法兰式4孔方形安装盘tnc射频同轴连接器
视频线头公头弯式压接 tnc射频同轴线缆rg142,400
直式母头面板安装4孔法兰盘tnc同轴rf射频连接器
tnc母头接头rf射频直式压接RG400 同轴线缆
tnc 直式母头压接式 射频同轴线缆RG400
tnc型接头母头同轴线缆RG316 直式压接
tnc接头母头压接直式同轴线缆接线RG316
tnc型连接器直式母头焊接接线UT141同轴线缆
tnc型射频连接器母头直式焊接 同轴线缆UT085
直式压接公头同轴线缆接线LMR400,RG8,213 tnc连接器
tnc连接器RG400反极直式压接插头同轴线缆
tnc射频连接器反极直式插头压接同轴线缆RG400
有线电视插头公头tnc连接器螺母锁紧线缆RG316,174
tnc公头接线RG316D直式压接RF射频同轴连接器
TNC连接器产品界面
TNC连接器技术性能&规格参数
TNC接头电气性能
- TNC接头阻抗： 50 ohm
- TNC接头频率范围：50 ohm为0~4GHz
- TNC接头电压驻波比：直式 ≦ 1.3max / 弯式≦ 1.5max
- TNC接头耐电压：1500 V rms
- TNC接头工作电压：500 V rms
- TNC接头中心接触电阻：≦ 3.0 mΩ (Milliohms max.)
- TNC接头外接触电阻：≦ 2.0 mΩ (Milliohms max.)
- TNC接头绝缘电阻：≧5 × 10³mΩ (Milliohms min.)
TNC接头机械性能
- TNC接头耦合方式：7/16-28 螺纹连接
- TNC接头保持力：6 lbs min.
- TNC接头配接耐久性：≧500 次 （针对铍铜合金接触件）
TNC接头环境性能
- TNC接头温度范围：Teflon -5oC~+165oC / POM -40oC~+60oC
- TNC接头螺母锁定保持力：100 lbs. min.
- TNC接头振动：MIL-STD-202 Meth. 204
- TNC接头抗腐蚀性：MIL-STD-202 Meth. 101
