射频连接器是连接器中一个较大的品类，也是仁昊伟业科技最核心的产品，在这里，仁昊工程师想问您一个问题——您对于射频连接器接头了解多少，知道射频连接器中都包含了哪些接头吗?如果对于这个问题您一点思路都没有的话，就来读一读这篇文章吧。

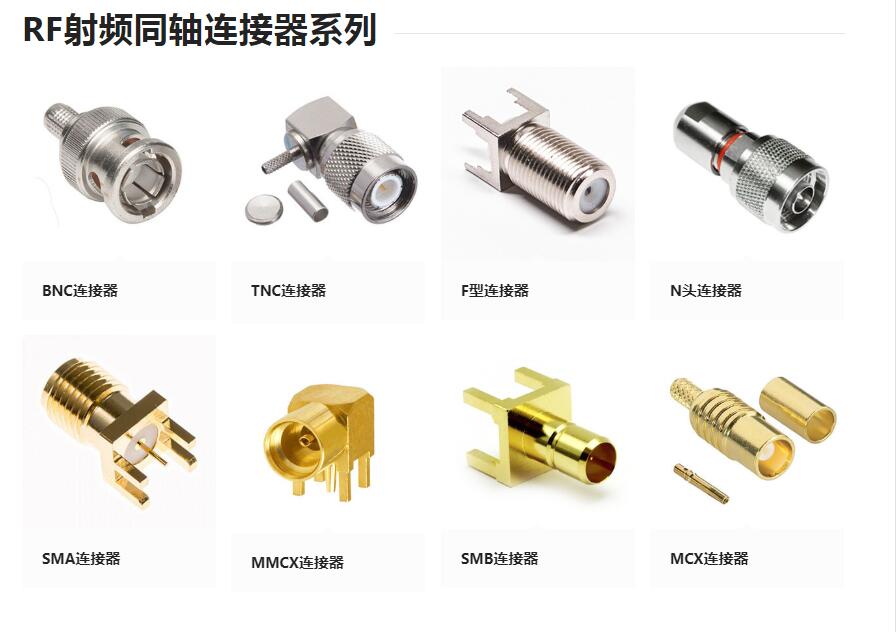

仁昊伟业科技工程师指出，同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。一般而言，射频连接器包含的接头主要涉及到16种，具体如下：

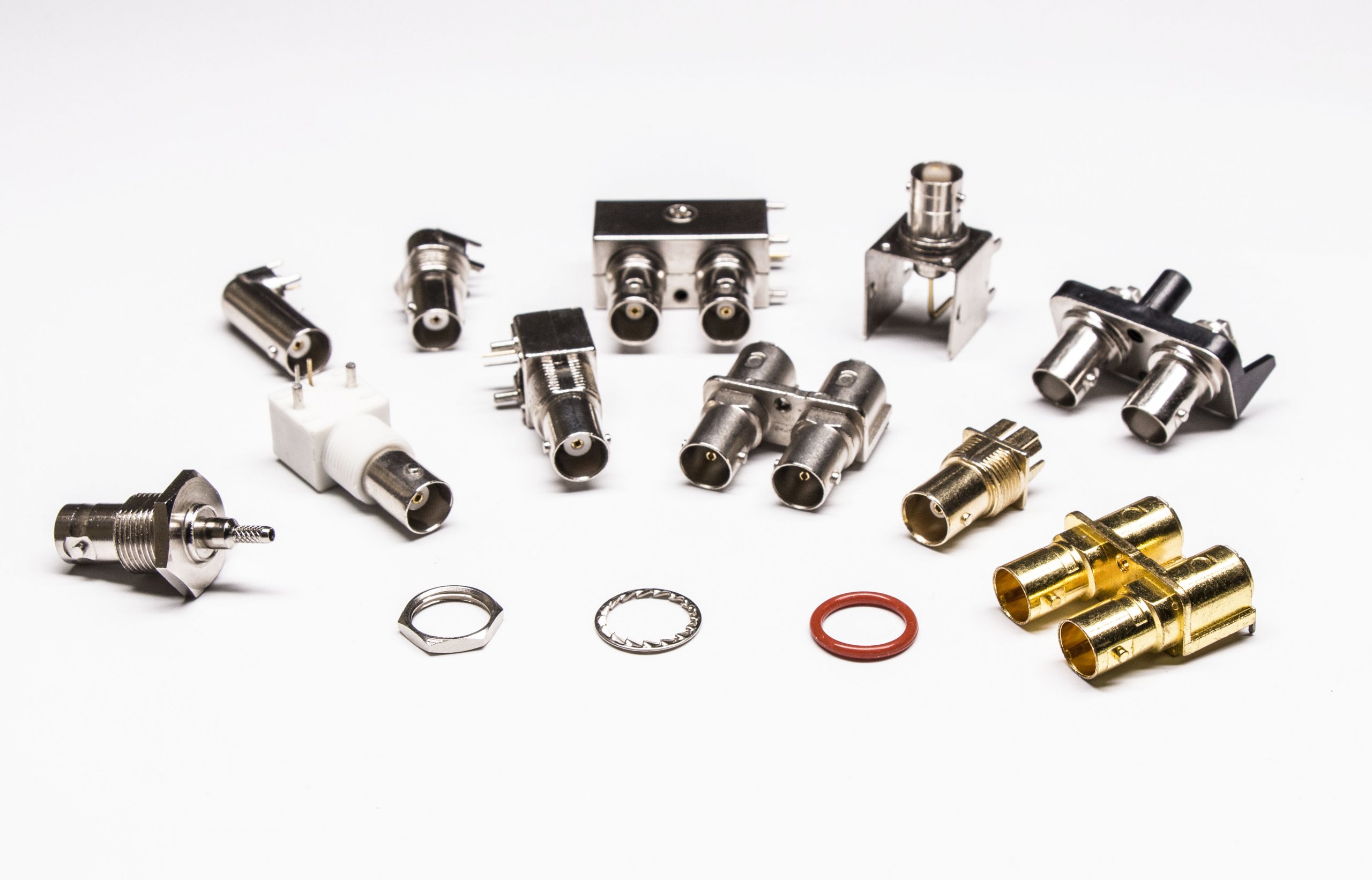

1、BNC连接头，俗称Q9头，简称BNC头

BNC连接头(Bayonet Navy connector)，全名工防刺刀连接头，最初主要以工防为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。螺纹连接型，即TNC连接器(也为螺纹型BNC连接器)解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。BNC连接头目前常用50Ω和75Ω两种特征阻抗。

BNC连接头根据实际需要出现了许多新的结构，例如三同轴BNC头(Triaxial BNC)、双轴BNC头(Twinax BNC)、BNC-R接头等，三同轴BNC头主要用来传输小信号。

2、N型连接头

N型接头(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的工防系统;1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。

3、APC-7连接头，也为7mm连接器

APC-7(Amphenol Precise Connector-7mm)在频率高达18GHz 的接头中，反向系数最小，测量的重复性最好，由HP和Amphenol公司于1960年共同研制而成。这种接头没有阴性和阳性之分，在实际应用中被认为是最好用的一种接头，特别适合在计量和校准中使用。

4、APC-3.5连接头，也为3.5mm连接头

3.5mm连接头主要由HP公司开发，早期由Amphenol生产。这种接头设计目标是在尺寸上和通常SMA接头一致，而物理接口则要坚固耐用，工作频率可高达34GHz。

5、APC-2.92连接头，也为2.92mm连接头

2.92mm连接头在尺寸上和SMA连接器及3.5mm连接器相一致，其工作频率可高达40GHz。

6、APC-2.4连接头，也为2.4mm连接头

2.4mm连接头由HP、Ampheenol和M/A-COM共同开发，工作频率达50GHz。这种接头在设计上增加了外壁厚度，增强了阴性销钉，因而不象SMA接头和2.92mm接头那样容易损坏。借助于精密适配器，该接头可以和SMA、2.5mm和2.9mm等接头相配对。2.4mm接头有三个产品等级：通用型、仪器型和计量型。通用型适合在部件、电缆和微带中使用，用于连接不经常、重复性要求不高和低成本要求的场合。仪器型最适合在测量中使用，测量中首要考虑重复性和长寿命的问题。计量型最适合用来校准，校准时对接头的性能和重复性要求最高。

7、APC-1.85连接头，也为1.85mm连接头

1.85mm连接器由Agilent公司于80年代中期开发的产品，工作频率高达60GHz。为了支持连接头的标准化，Agilent公司于1988年将这一接头的设计公开化。1.85mm连接头和1.4mm连接头可互相连接，强度也一样。许多专家认为，在工作频率高达60GHz的同轴连接头中，这种接头已最小。

8、APC-1连接头，也为1.0mm连接头

设计这种接头是为了使传输信号频率可到110GHz，这种1.00mm连接头，互相连接时灵活而可靠，是精密制造业取得显著成就的结果。

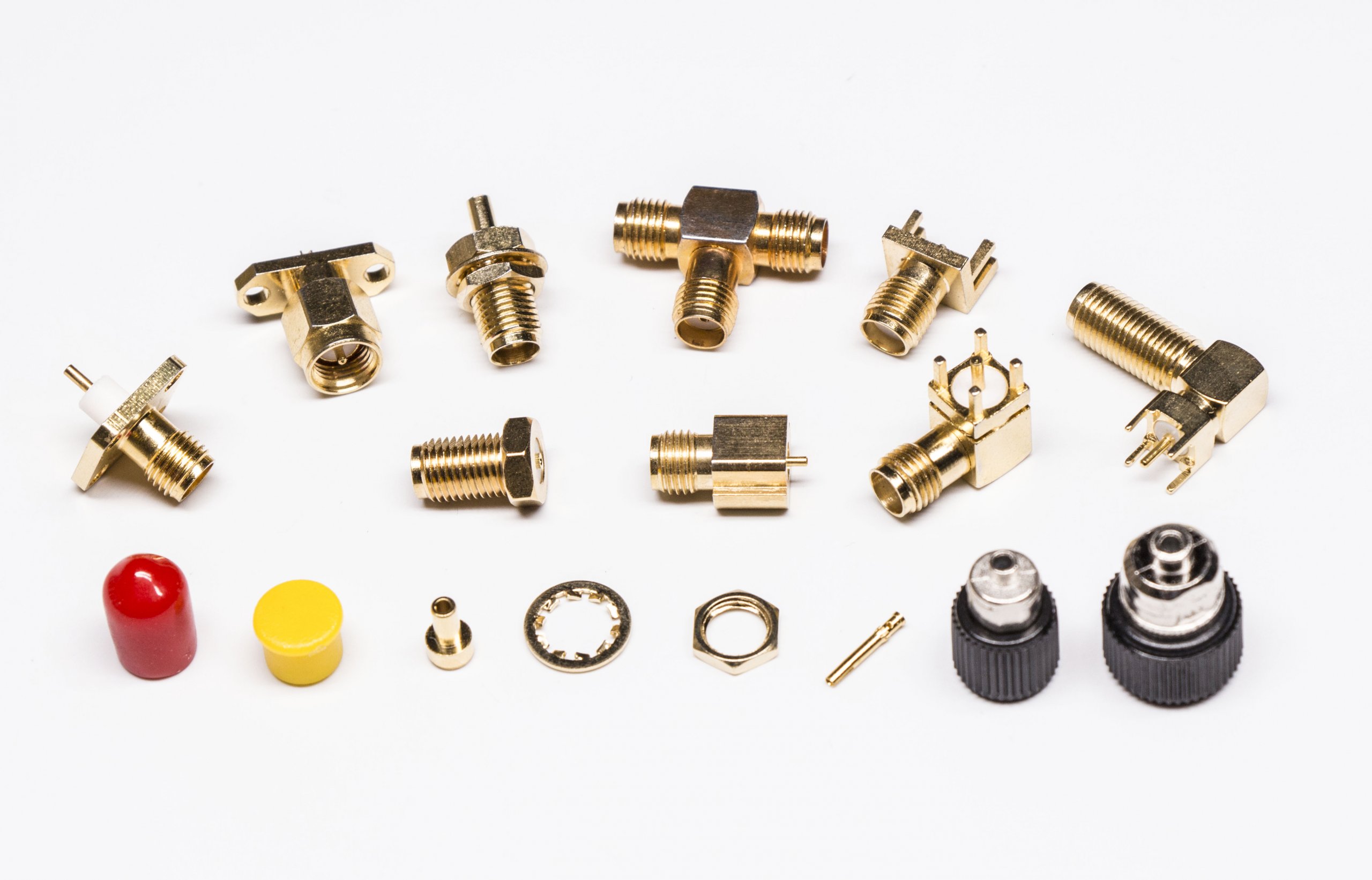

9、 SMA连接头

SMA接头属于小型头(Subminiature A)，由Bendix Scintilla公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。这种接头主要用于半钢电缆和固定连接的部件中。因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。

10. SMC连接头

SMC连接器全称为Subminiature C，比SMA接头小得多，它非常适合在空间受限制，泄漏要小且圆定连接的场合使用，工作频率一般可达10GHz，常用为信号传输，例如防震要求高的汽车GPS和通信。

11、SMB连接头

SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。工作频率一般可达4GHz，常用为数据信号传输，例如数字蜂窝、GPS和无线局域网。

12、MCX连接头

MCX连接器(MICROAX COAXIAL CONNECTORS )是一种推入式小型连接结构、外形小巧、连接方便快速的射频同轴连接器。MCX连接器的特性阻抗为50Ω和75Ω两种阻值，其连接器适合在空间狭小和重量轻的地方使用，外形比SMB连接器小30%。工作频率一般可达6GHz，常用为数据信号传输，例如GPS天线和射频仪器。

13、MMCX连接头

MMCX连接器(MINIATURE MICROAX COAXIAL CONNECTORS )是一种微小型同轴连接器，比MCX更小的微型产品。采用锁扣式连接，可360度转动，适合要求外形小、重量轻的场合。工作频率一般可达6GHz，常用为数据信号传输，例如GPS天线和PCMCIA卡。

14、 DDF侧常用同轴连接器，L9(1.6/5.6)，俗称西门子同轴头

因为西门子DDF架使用的同轴连接器而得名。具有螺纹锁定机构射频同轴连接器、连接尺寸为M9*0.5。L9连接器的导体接触件材料为铍青铜、锡磷青铜，连接器内导体接触区域的镀金厚度不小于2.0微米。L9是国内的叫法，国际上称作1.6/5.6同轴连接器。L9头常见有3种规格，主要区别是配合使用的线缆口径大小不同。

15、视音频莲花头RCA

16、反极性同轴连接器

读完上述内容之后，您对于“射频连接器中包含了哪些连接头”应该清楚，更多与射频同轴连接器相关的内容，可以进入我们的资讯频道查看。如需采购射频连接头相关的产品，请拨打我们的热线电话：400-6263-698，专业工程师辅助您采购。作为一家专业的射频连接器生产厂家，有着十四年的射频产品生产经验，选择仁昊，享受安全，连接你我!文章使用的图片，均是来自网络，如有侵权，还请联系我们进行删除。
