一篇文章说清射频连接器的特点

每一个连接器行业的从业人员对于射频产品应该不会陌生，下文中，仁昊工程师将会针对射频连接器的特点做一些深入的分析，希望专业工程师射频连接器特点的介绍，能让您对于该款产品有一个更深入的认识。在这里，小编认为每一个业内人士多了解一些射频产品知识，是有益无害的，下面我们一起来了解下吧。

射频信号，有着自己的特点，传输它时需要一个特殊的介质，而相对应的连接器也要特殊，仁昊连接器工程师在此处主要讲解的是我们最为常见的射频同轴连接器(RF COAXIAL CONNECTOR)，符合GB11316-89、IEC169、MIL-C -31012等标准。仁昊射频连接器产品，符合大部分客户需要的标准，通过ISO认证，各位用户朋友可放心采购。

普通同轴连接器的选择：

1、BNC是卡口式，用于频率小于4GHz的射频连接，广泛应用于仪表和计算机互连。

2、TNC是螺纹连接，尺寸等方面类似于BNC，工作频率高达11GHz，螺纹为振动环境。

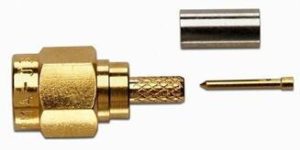

3、SMA是使用最广泛的，阻抗分为50和75欧姆，其中50欧姆SMA，软电缆组件使用频率低于12.4Ghz，半刚性电缆组件频率高达18GHz。另有3.5mm插头，和SMA样子相似，但比SMA要厚，可兼容SMA，电缆组件频率可达26.5GHz。

4、SMB体积小于SMA，为了快速连接插入自锁结构，通常用于数字通信，是L9替代，50欧姆到4GHz，75欧姆到2GHz。

5、SMC是一种螺纹连接和其他类似的SMB，具有更广泛的频率范围，通常用于工防或高振动环境。 5、N型连接器为螺纹连接，以空气为绝缘材料，成本低，频率高达12GHz，常用于测试设备中，阻抗有50和75欧姆两种。

6、MCX和MMCX连接器很小，一般用于密集连接。

7、BMA用于高达18GHz的低功率微波系统的盲插头连接。

每个连接器都有工防标准和商业标准，工防标准一般是铜件，PTFE绝缘，内外镀金，性能最可靠，当然成本也更高;商业标准设计采用廉价材料，如黄铜铸件，聚丙烯绝缘，银涂层等，可靠性相对来说差一些。连接器主体材料大多是黄铜，铍铜和不锈钢，中心导体通常为镀金，以确保低电阻和耐腐蚀性。工防标准要求在SMA和SMB上进行镀金;N型、TNC型和BNC镀银，不过因为银比较易于氧化，大多用户更喜欢镀镍。绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，成本也较高。

关于射频连接器的特点知识就介绍到这里了，如果您想了解更多射频方面的内容，请查阅我们射频频道的其他技术文章，查阅地址：http://www.renhotec.cn/news/。仁昊是专业的射频同轴连接器厂商，网站上提供的射频技术文档大部分来自工厂专业人员的编撰整理，仅供用户朋友查阅，请勿转载抄袭用作其他商业用途，谢谢合作。
